今回は実際にあった障害対応の実例を紹介いたします。
お客様から「定期的にインターネット接続が切断されてしまいサイトが表示できない時がある」、「通信速度が遅いような気がする」というお問い合わせを頂いた時のお話です。

ネットワーク構成の確認

まずは現状を把握するためネットワーク構成の確認から行いました。

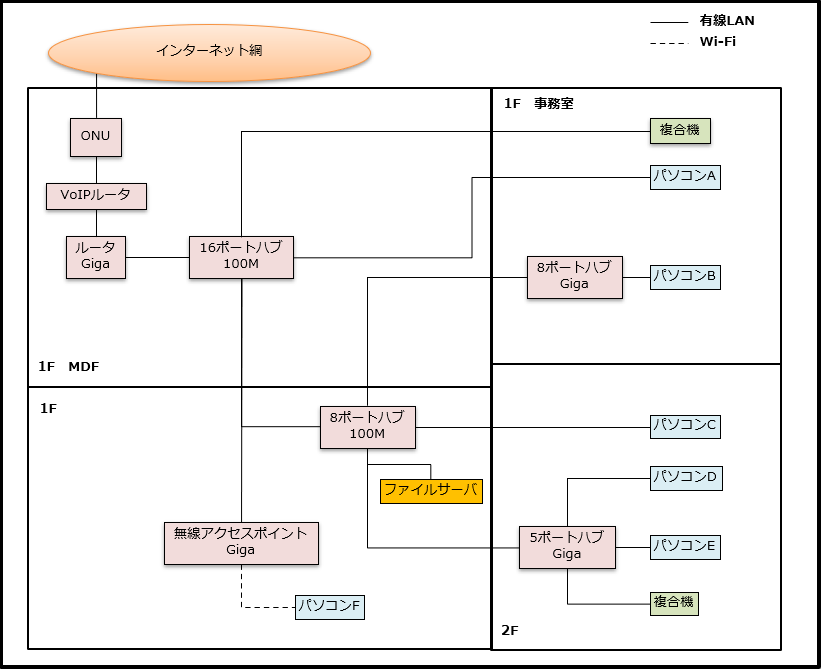

確認したネットワーク構成が下記になります。

現状の問題点

続いて今問題となっている点を整理します。

• インターネット接続が定期的に切断される
• 通信速度が遅い

まずはインターネット接続が切断される原因を調査します。

インターネット接続が定期的に切断される

インターネット接続が切断される時は「パソコンA～F」全てのパソコンが同時に切断されるようでした。
下記の順番でログの確認を行いました。

1. プロバイダのログ
2. VoIPルータのログ
3. ルータのログ
4. 無線アクセスポイントのログ

1.プロバイダのログ
　プロバイダの通信ログを確認しましたが過去1ヶ月以上の間、通信切断のログはありませんでした。

2.VoIPルータのログ
　VoIPルータにログインし再起動やリンクダウンのログを確認しましたがありませんでした。

3.ルータのログ
　PPPoEやWAN側ポートの切断はありませんでしたが、LAN側ポートのリンクダウンのログがありました。

4.無線アクセスポイントのログ
　16ポートハブと接続しているLAN側ポートのリンクダウンのログがありました。

上記から「1F　MDF」に設置されている「16ポートハブ」の不具合のためリンクダウンが発生し、インターネットへの接続が切断されているようでした。

通信速度が遅い

各ネットワーク機器（ルータ、ハブ、無線アクセスポイント）にパソコンを有線LANで接続して通信速度の測定を行いました。
通信速度の測定は「Googleのインターネット速度テスト」を利用しました。
測定結果は下記になります。

Gigaに対応している「ルータ」は150Mbpsでしたが、「16ポートハブ100M」配下の通信速度は90Mbpsでした。
「16ポートハブ」が100Mのため、その配下の機器が影響を受けてしまっています。

改善策について

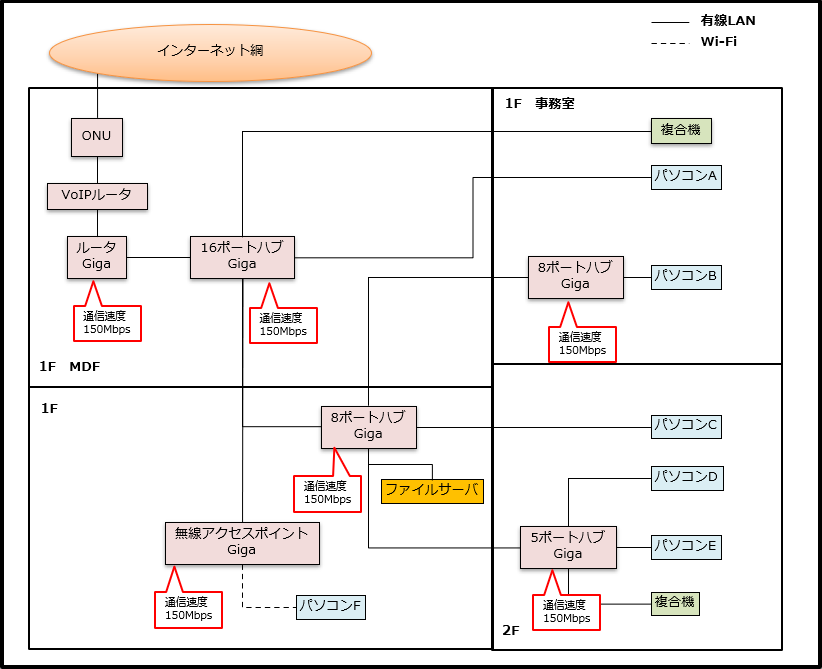

お客様には2台の100Mハブ（16ポートと8ポート）をGiga対応に交換することを提案し、全て交換することになりました。その結果、インターネット接続が切断されることはなくなりました。
また100Mハブを全てGigaハブに変更したことで、各ネットワーク機器および「パソコンA~F」の通信速度が上がりました。

それ以外にも社内の通信速度が100MからGigaになったことで、「全てのパソコン」から「ファイルサーバ」に保存されているファイルを開く時間が格段に短くなりました。
「全てのパソコン」から「ファイルサーバ」までの通信経路には100Mのハブがありましたが、社内全体の通信速度を速くしたことでデータのやり取りが速くなり、ファイルを開く時間が短くなったので、操作性が上がる結果になりました。

まとめ

今回はインターネット接続切断のお問い合わせが始まりでしたが、ネットワーク構成を確認することで他の問題も解決することができました。ハブはルータや無線アクセスポイントに比べると故障する頻度が比較的少ない機器になります。
光回線の導入やルータ、無線機器の更新をしてもハブはそのまま利用しているというお客様が多くいらっしゃいます。
そのため、ネットワーク全体を改めて確認してみることで、今より快適な環境を構築できる可能性があります。
弊社にお問い合わせ頂ければ現在のネットワーク環境を確認し、よりよい環境になるようご提案することができますのでご相談くださいませ。

この記事を読んだ方はこちらも読まれています

【NAS関連記事まとめ】NASやファイルサーバの不調の原因 YAMAHAルータ　複数拠点間で同じIPアドレス帯のネットワーク構築（L2TPv3/IPsec）

サーバなどのログ調査では、欲しい情報を得るためにいくつものコマンドを組み合わせたり、複数のログファイルを確認しなければならなかったりと手間がかかります。
しかし、SIEM（Security Information and Event Management）を使うことで、これらの手間を軽減することができます。
今回はGraylogというOSS（Open Source Software）を使用して、SIEMサーバを構築していきます。

機器の構成について

Graylogサーバ

OS：AlmaLinux9.2
CPU：2コア
メモリ：4GB
ストレージ：500GB

Pleskサーバ

OS：AlmaLinux8.8
Plesk：Plesk Obsidian 18.0.53.2

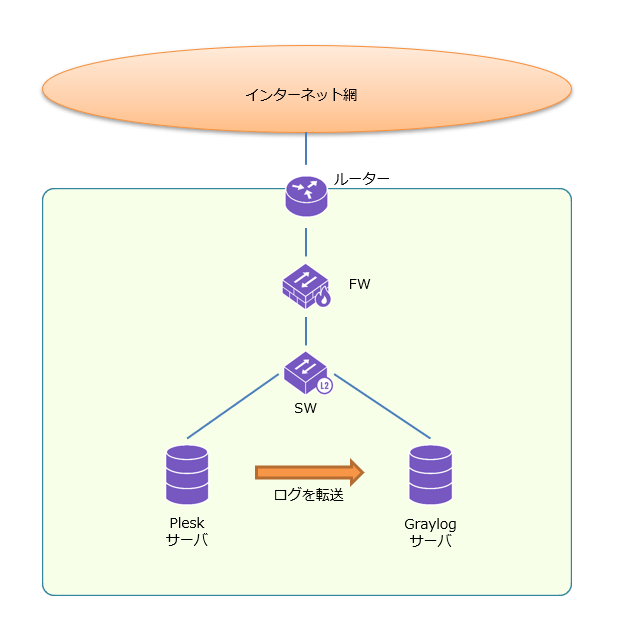

構成図

今回の構成では図の通りFW（Firewall）があり、FWで外部からGraylogサーバへのアクセスを制限するため、Graylogサーバ側のセキュリティ機能は無効化しています。
また、PleskサーバからGraylogサーバへのログの転送にはFilebeatを使用します。

Graylogサーバの構築

Graylogのインストールには下記が必要となります。
なお、Graylogのバージョンは5.1です。

• MongoDB 5.x～6.x
• OpenSearch2.xのいずれか（またはElasticsearch 7.10.2）
• OpenJDK 17

Elasticsearchはサポートされるバージョンが7.10.2のみなので、OpenSearchを使用します。
また、OpenJDKについてはGraylog本体に含まれているため、個別にインストールする必要はありません。

これらはGraylogのドキュメントで公開されています。
インストール手順もこちらのドキュメントに沿って進めていきます。

MongoDBインストール

MongoDBのインストール手順は次の通りです。

リポジストリ追加

# vi /etc/yum.repos.d/mongodb-org.repo
—————————————-
[mongodb-org-6.0]
name=MongoDB Repository
baseurl=https://repo.mongodb.org/yum/redhat/$releasever/mongodb-org/6.0/x86_64/
gpgcheck=1
enabled=1
gpgkey=https://www.mongodb.org/static/pgp/server-6.0.asc
—————————————-

MongoDBインストール

# dnf -y install mongodb-org

MongoDB起動

# systemctl start mongod
# systemctl enable mongod

MongoDBのインストールは以上です。

OpenSearchインストール

OpenSearchのインストール手順は次の通りです。

リポジストリ追加

# curl -SL https://artifacts.opensearch.org/releases/bundle/opensearch/2.x/opensearch-2.x.repo -o /etc/yum.repos.d/opensearch-2.x.repo

OpenSearchインストール

# dnf -y install opensearch

続いて、ドキュメントに従い設定変更していきます。

# vi /etc/opensearch/opensearch.yml
—————————————-
↓変更
cluster.name: graylog
node.name: ${HOSTNAME}
network.host: 0.0.0.0

↓追加
discovery.type: single-node
action.auto_create_index: false
plugins.security.disabled: true
—————————————-

jvmのXmsとXmxをシステムメモリの半分に設定

# vi /etc/opensearch/jvm.options
—————————————-
-Xms1g
-Xmx1g
↓変更
-Xms2g
-Xmx2g
—————————————-

RHEL9の場合、/usr/lib/tmpfiles.d/opensearch.confの「/var/run/opensearch」を「/run/opensearch」に変更します。
AlmaLinux9なので、同じように設定します。

# vi /usr/lib/tmpfiles.d/opensearch.conf
—————————————-
d /var/run/opensearch 0755 opensearch opensearch – –
↓変更
d /run/opensearch 0755 opensearch opensearch – –
—————————————-

カーネルパラメータを設定

# sysctl -w vm.max_map_count=262144
# echo ‘vm.max_map_count=262144’ >> /etc/sysctl.conf

OpenSearch起動

# systemctl start opensearch
# systemctl enable opensearch

OpenSearchのインストールは以上です。

Graylogインストール

準備ができたのでGraylog本体をインストールします。
Graylogのインストール手順は次の通りです。

リポジストリ追加

# rpm -Uvh https://packages.graylog2.org/repo/packages/graylog-5.1-repository_latest.rpm

Graylogインストール

# dnf -y install graylog-server

①root_password_sha2生成

# echo -n “Enter Password: ” && head -1 </dev/stdin | tr -d ‘\n’ | sha256sum | cut -d” ” -f1
—————————————-
Enter Password:[パスワード]
—————————————-

②password_secret生成

# < /dev/urandom tr -dc A-Z-a-z-0-9 | head -c${1:-96};echo;

Graylog設定ファイル修正

# vi /etc/raylog/server/server.conf
—————————————-
root_password_sha2 = ①で生成した文字列
password_secret = ②で生成した文字列
root_timezone = Asia/Tokyo
http_bind_address = 0.0.0.0:9000
—————————————-

Graylog起動

# systemctl start graylog-server
# systemctl enable graylog-server

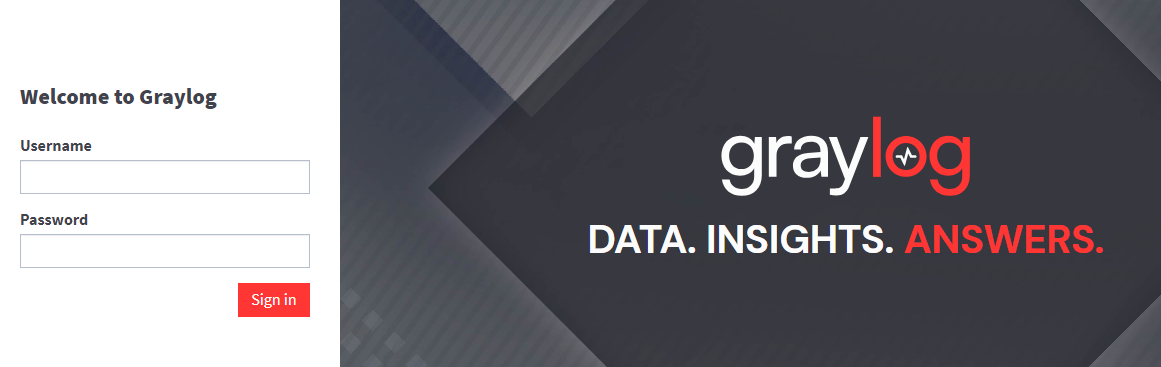

Graylogが起動したら、ブラウザから「http://GraylogサーバのIPアドレス:9000」で接続できます。
デフォルトユーザ名は「admin」、パスワードは①で設定したものになっています。

ログ転送設定

ここまででGraylogをサーバ上で動作させることができるようになりましたが、それだけでは何も起きません。
Graylogに何かしらのログを受信させる必要があります。

ログ受信設定

まずはGraylog側でログの受け入れ態勢を整えておきます。
今回はPleskサーバからFilebeatを使用してGraylogにログを転送するため、それに合わせた設定となります。

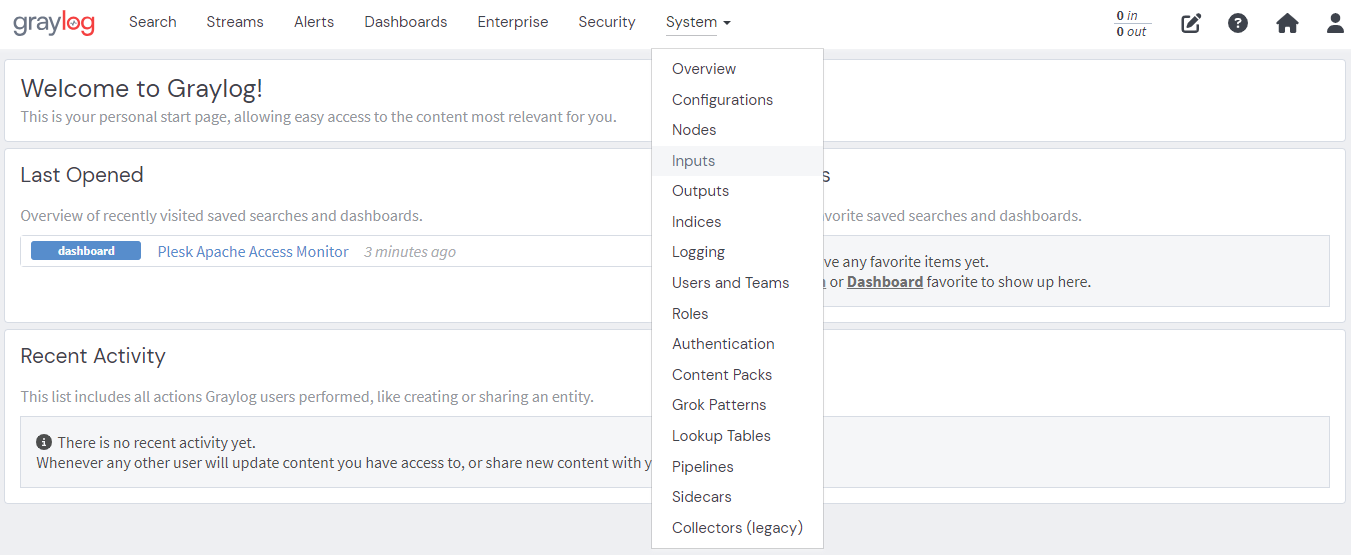

「System/Inputs」→「Inputs」を開く

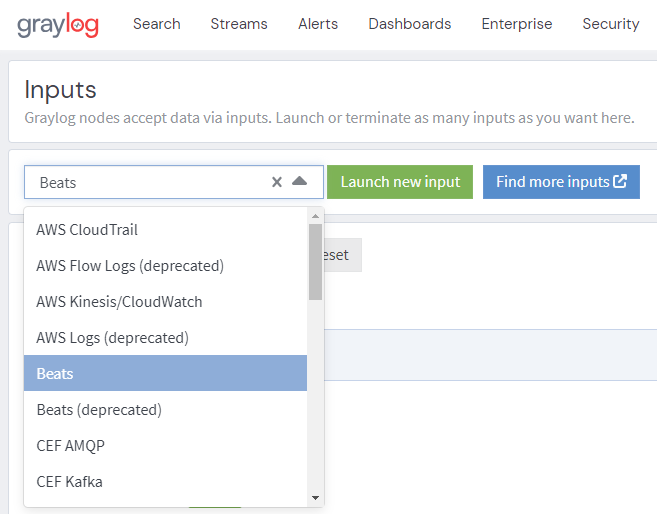

「Select input」→「Beats」を選択

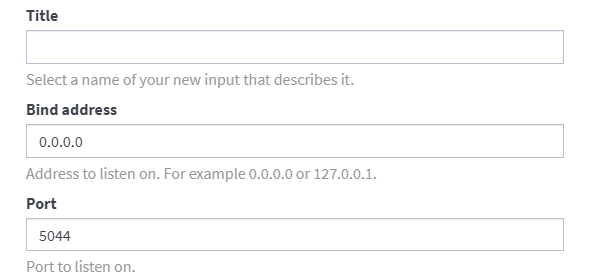

「Title」→任意の名前を設定
「Bind address」→0.0.0.0を設定
「Port」→任意のポート番号を設定（今回は5044）

これでGraylog側のログを受け入れる設定は完了です。

ログ転送設定

ログの転送元となるPleskサーバからはFilebeatを使用して、Graylogサーバにログを転送します。
今回はApacheのログをGraylogに転送します。
まずはFilebeatをインストールします。

GPGキーのインポート

# rpm –import https://artifacts.elastic.co/GPG-KEY-elasticsearch

リポジストリ追加

# vi /etc/yum.repos.d/elastic.repo
————————————–
[elasticsearch]
name=Elasticsearch repository for 8.x packages
baseurl=https://artifacts.elastic.co/packages/8.x/yum
gpgcheck=1
gpgkey=https://artifacts.elastic.co/GPG-KEY-elasticsearch
enabled=1
autorefresh=1
type=rpm-md
————————————–

Filebeatインストール

# dnf -y install filebeat

続いて、ログの転送設定をしていきます。

# vi /etc/filebeat/filebeat.yml
Elasticsearch Outputセクション
————————————–
#output.elasticsearch:　←コメントアウト
# Array of hosts to connect to.
# hosts: [“localhost:9200”]　←コメントアウト
————————————–
Logstash Outputセクション
————————————–
output.logstash:　←コメントアウト解除
# The Logstash hosts
hosts: [“GraylogサーバのIPアドレス:5044”]　←コメントアウト解除、Graylogサーバを指定
————————————–

ApacheモジュールにPleskのApacheログを設定

# cd /etc/filebeat/module.d
# cp -a apache.yml.disable apache.yml
# vi apache.yml
————————————–
# Module: apache
# Docs: https://www.elastic.co/guide/en/beats/filebeat/8.8/filebeat-module-apache.html

– module: apache

# Access logs
access:
enabled: true

# Set custom paths for the log files. If left empty,
# Filebeat will choose the paths depending on your OS.
var.paths:
– /var/www/vhosts/system/*/logs/access_log
– /var/www/vhosts/system/*/logs/access_ssl_log
– /var/www/vhosts/system/*/logs/proxy_access_log
– /var/www/vhosts/system/*/logs/proxy_access_ssl_log

# Error logs
error:
enabled: true

# Set custom paths for the log files. If left empty,
# Filebeat will choose the paths depending on your OS.
var.paths:
– /var/www/vhosts/system/*/logs/error_log
– /var/www/vhosts/system/*/logs/proxy_error_log
————————————–

Filebeat起動

# systemctl start filebeat
# systemctl enable filebeat

これでGraylogにログが転送されるようになります。
GraylogのSearchを開くと、下図のように転送されてきたログが表示されるはずです。

ログから情報を抽出

GraylogでPleskサーバから送られてきたログを見られるようになりましたが、Graylogの本領発揮はこれからです。
Graylogには受信したログの加工や集計、グラフ化などの機能があり、これらを駆使してこそGraylogサーバを構築する意味があります。

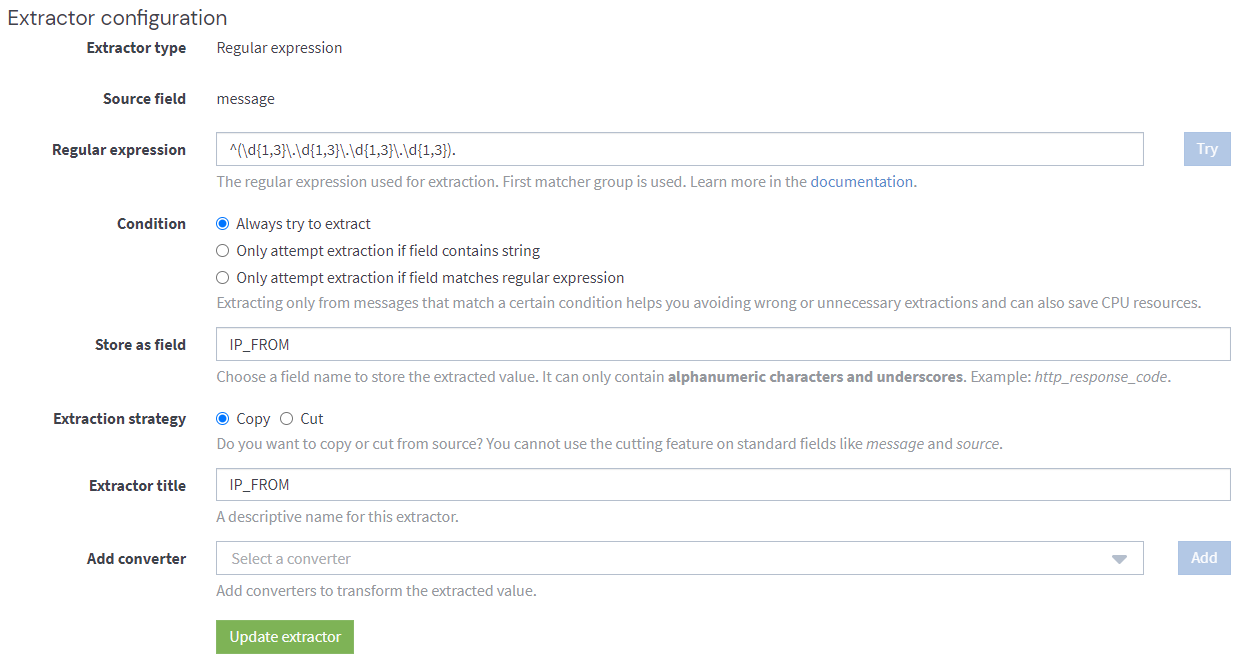

例としてExtractorを使用してログから接続元のIPアドレスを抽出して集計してみます。
今回Pleskサーバから送られてきているアクセスログでは、ログの先頭に接続元のIPアドレスがあるので、正規表現でこれを抽出します。
抽出したIPアドレスは「IP_FROM」というフィールドを新しく作って、そちらに格納します。

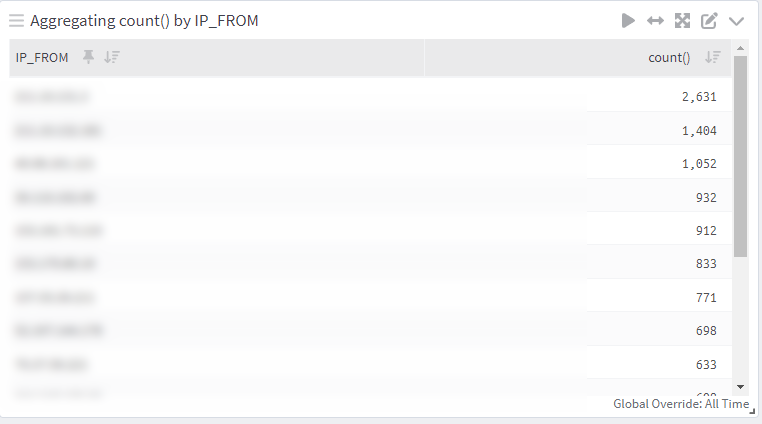

抽出した「IP_FROM」を集計させると

このように、接続元IPアドレス毎にログに出現している件数を集計することができます。
今回はApacheのログで試しましたが、Apache以外にも多様なログから様々な情報を得ることができます。

まとめ

サーバなどのログ調査はよくある作業ですが、地味に大変な作業でもあります。
利用環境を整えるまでは大変ですが、今回構築したGraylogのようなSIEMがあると、直感的で簡単な操作でログ調査ができるようになったりします。
ただ、実際に80ドメインくらい入っているPleskサーバ1台からApacheのログを受信してみた感じだと、今回のGraylogサーバだとスペック不足な感じがしました。
一方、ログを送信していたPleskサーバ側は、ログ送信にそれほど負荷がかかっているようには見られませんでした。
安定して稼働させるためは、Graylogサーバの方のマシンスペックを十分確保する必要がありそうです。
