Amazon AuroraをMySQLと比べてみた(後編)

2016/07/28 AWS, 技術系 投稿者:

前編ではAmazon Auroraの紹介をいたしました。

後編となる今回は前編でも紹介したように、本当にMySQLと比べて5倍速いのか?について検証していきたいと思います。

検証環境

  1. MySQL 5.6.27 db.r3.large
  2. Amazon Aurora(MySQL 5.6.10a互換)db.r3.large

設定は初期値のままです。

上記のRDSインスタンスにEC2インスタンスからアクセスして、sysbenchを使ってベンチマークを行います。

ベンチマーク準備

EC2インスタンスへsysbenchのインストール

SysbenchはEPELでrpmが用意されていますが、EC2のAmazon Linuxでは使えないのでtarballからインストールします。

# cd /usr/local/src
# wget http://downloads.mysql.com/source/sysbench-0.4.12.5.tar.gz
# gunzip -c sysbench-0.4.12.5.tar.gz |tar zx
# cd sysbench-0.4.12.5

READMEを見るとインストール手順が書かれていますのでそのまま実施しますが、autoconfとlibtoolが必要になるので先にインストールしておきます。

# yum install autoconf libtool
# ./autogen.sh
# ./configure
# make
# make install

RDSインスタンスへSysbenchの設定

各RDSインスタンスに接続して、sysbench用のsbtestという名称のデータベースを作成しておきます。

# mysql -u xxxxxx -p -h ndmysql.xxxxxxxxxxx.ap-northeast-1.rds.amazonaws.com
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 31
Server version: 5.6.27-log MySQL Community Server (GPL)

Copyright (c) 2000, 2016, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql> create database sbtest;
Query OK, 1 row affected (0.02 sec)

sbtestデータベースの作成が完了したら、EC2インスタンスからRDSインスタンスへSysbench用のデータを流しておきます。

# sysbench --test=oltp --mysql-user=MySQLユーザー名 --mysql-password=パスワード \
  --mysql-host=ホスト名 --db-driver=mysql prepare

ベンチマーク実施

準備ができたのでベンチマークを実施します。

ベンチマークは以下のコマンドで走らせることができます。

# sysbench --test=oltp --mysql-user=MySQLユーザー名 --mysql-password=パスワード \
  --mysql-host=ホスト名 --db-driver=mysql run

oltpオプションを設定することで、MySQLのトランザクション性能を計測することができます。

MySQLインスタンスのベンチマーク結果

# sysbench --test=oltp --mysql-user=xxxxxxxx --mysql-password=xxxxxxxxxx \
  --mysql-host=ndmysql.xxxxxxxxxxx.ap-northeast-1.rds.amazonaws.com --db-driver=mysql run

sysbench 0.4.12.5:  multi-threaded system evaluation benchmark

Running the test with following options:
Number of threads: 1
Random number generator seed is 0 and will be ignored


Doing OLTP test.
Running mixed OLTP test
Using Special distribution (12 iterations,  1 pct of values are returned in 75 pct cases)
Using "BEGIN" for starting transactions
Using auto_inc on the id column
Maximum number of requests for OLTP test is limited to 10000
Using 1 test tables
Threads started!
Done.

OLTP test statistics:
    queries performed:
        read:                            140000
        write:                           50000
        other:                           20000
        total:                           210000
    transactions:                        10000  (38.96 per sec.)
    deadlocks:                           0      (0.00 per sec.)
    read/write requests:                 190000 (740.19 per sec.)
    other operations:                    20000  (77.91 per sec.)

Test execution summary:
    total time:                          256.6905s
    total number of events:              10000
    total time taken by event execution: 256.6409
    per-request statistics:
         min:                                 22.76ms
         avg:                                 25.66ms
         max:                                999.84ms
         approx.  95 percentile:              27.88ms

Threads fairness:
    events (avg/stddev):           10000.0000/0.00
    execution time (avg/stddev):   256.6409/0.00

Amazon Auroraインスタンスのベンチマーク結果

# sysbench --test=oltp --mysql-user=xxxxxxxx --mysql-password=xxxxxxxxxx \
  --mysql-host=ndaurora-cluster.xxxxxxxxxxx.ap-northeast-1.rds.amazonaws.com --db-driver=mysql run

sysbench 0.4.12.5:  multi-threaded system evaluation benchmark

Running the test with following options:
Number of threads: 1
Random number generator seed is 0 and will be ignored


Doing OLTP test.
Running mixed OLTP test
Using Special distribution (12 iterations,  1 pct of values are returned in 75 pct cases)
Using "BEGIN" for starting transactions
Using auto_inc on the id column
Maximum number of requests for OLTP test is limited to 10000
Using 1 test tables
Threads started!
Done.

OLTP test statistics:
    queries performed:
        read:                            140000
        write:                           50000
        other:                           20000
        total:                           210000
    transactions:                        10000  (18.71 per sec.)
    deadlocks:                           0      (0.00 per sec.)
    read/write requests:                 190000 (355.49 per sec.)
    other operations:                    20000  (37.42 per sec.)

Test execution summary:
    total time:                          534.4806s
    total number of events:              10000
    total time taken by event execution: 534.4277
    per-request statistics:
         min:                                 50.21ms
         avg:                                 53.44ms
         max:                                270.96ms
         approx.  95 percentile:              55.49ms

Threads fairness:
    events (avg/stddev):           10000.0000/0.00
    execution time (avg/stddev):   534.4277/0.00

ベンチマーク結果のまとめ

上記の結果だと見づらいので、まとめたものが以下の通り。

  MySQL Amazon Aurora
秒間トランザクション処理数 38.96 18.71
ベンチマーク完了時間 256.6905s 534.4806s
1リクエスト平均処理時間 25.66ms 53.44ms

なんということでしょう。MySQLの方が約2倍速いではないですか!

念のため何度かベンチマークを取り直してみましたが傾向は変わりませんでした。

MySQLの方が2倍速かった理由

意外な結果となった理由を考えてみましたが、正直どれも推測の域を出ないように思います。

  1. MySQL 5.6.27に対してMySQL 5.6.10a互換のAmazon Auroraには分が悪かった
  2. sysbenchのオプションが悪かった
  3. チューニングしないとパフォーマンスが出ない
  4. そもそもベンチマーク自体がAmazon Auroraに合っていない

まとめ

正直このブログを執筆する段階では「Amazon Auroraの方がこんなに速いんですよ」という結果で終わらせるつもりだったのですが、ベンチマーク結果を見て愕然としました。

今回の結果だけ見ればAmazon Auroraを積極的に採用する理由は見当たらないように思います。

Amazon AuroraだけでなくMaria DBの台頭などで割を食っているイメージのMySQLですが、本家も捨てたもんじゃないということを証明した結果だったようにも感じました。

機会があれば環境等を変えて再挑戦してみたいと思います。

カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

   1234
567891011
12131415161718
19202122232425
26272829

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

1234567
891011121314
15161718192021
22232425262728


    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
     12
3456789
10111213141516
17181920212223
24252627282930
31
1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
     12
3456789
10111213141516
17181920212223
242526272829

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

    123
45678910
11121314151617
18192021222324
25262728

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

   1234
567891011
12131415161718
19202122232425
262728

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

U・Iターン転職しませんか?
ブログ
Nedia What's up!
 HOME  ブログ

Amazon AuroraをMySQLと比べてみた(前編)

2016/07/21 AWS, 技術系 投稿者:

今回はRDSの中でもMySQL互換のあるAmazon Auroraについてご紹介いたしますが、その前にRDSについて過去の記事で触れていなかったので簡単に説明したいと思います。

Amazon RDS

Amazon RDSはAWS上で展開されるクラウド型のリレーショナルデータベースサービスです。
簡単に言ってしまうとクラウド上でデータベースをホスティングするイメージです。

RDSで利用可能なデータベースエンジン

RDSで利用可能なデータベースエンジンは以下の通りです。

主要なものは網羅していますね。

利用可能データベース
Amazon Aurora
PostgreSQL
MySQL
MariaDB
ORACLE
Microsoft SQL Server

RDSのメリット

実際AWSでデータベースを使おうと思った場合に、EC2を立ち上げて、EC2インスタンスの中にデータベースをインストールしてデータベースサーバとして使うということも可能です。

RDSを使用するメリットは何でしょうか。それは以下の通りです。

バックアップ機能が充実

バックアップが自動化されるだけでなく任意の時点に管理画面から復元することが可能

Multi-AZ機能による冗長化

EC2インスタンスで冗長構成を行おうとすると少し厄介なのですが、RDSであればMulti-AZ機能を使用することで冗長化構成を簡単に構築することが可能です。

自動でマイナーバージョンアップ

データベースのマイナーバージョンアップ作業を自動で行うことが可能です。

煩わしいバージョンアップ作業が不要です。

自動ではなく手動を選択することもできます。

柔軟にスペックを変更することが可能

管理画面から簡単にスペックを変更することができます。

EC2インスタンスでデータベースを運用する場合でも同様のことは可能ですが、CPUはEC2のインスタンスタイプを変更し、容量はEBSから設定変更しなければならないなど少し煩わしいです。

リードレプリカという読込専用のレプリカを作成することが可能

リードレプリカによりレプリケーション構成で運用することにより負荷分散を行うことができます。



総じてRDSを使用することにより運用管理コストを低減させることが可能になります。

Amazon Aurora

RDSが大体どういうものかわかったところで本題のAmazon Auroraです。

Amazon Auroraの特徴

MySQLと比べて5倍のスループット

Amazon AuroraはMySQL 5.6互換のAmazon製リレーショナルデータベースエンジンで、同一ハードウェアで実行すると標準のMySQLと比較して、なんと5倍のスループットが出ると謳われています。

5倍となるととんでもない数字ですが、このあたりは後編で検証したいと思います。

Multi-AZ構成が豪華に

RDSでMySQLを使用した場合のMulti-AZでは2つ以上のアベイラリティゾーンを使用して冗長構成を確保するのですが Auroraでは3つのアベイラリティゾーンに2つずつのレプリケーションを保存するとのことです。

ストレージオートスケーリング

Auroraではストレージ容量を気にする必要がなく、パフォーマンスに影響を与えずに10GBから最大64TBまで動的に容量を変更します。

レプリカに対する性能もMySQLと比較すると上がっているようで、FAQページによるとMySQLのレプリカと比べて以下のような違いがあるようです。

特徴 Amazon Aurora レプリカ MySQL レプリカ
レプリケーション数 最大 15 最大 5
レプリケーションタイプ 非同期的(ミリ秒単位) 非同期的(秒単位)
プライマリへのパフォーマンスの影響
フェイルオーバーターゲットとして機能 はい(データ損失なし) はい(数分間データ損失の可能性)
自動フェイルオーバー はい いいえ
ユーザー定義のレプリケーション遅延サポート いいえ はい
プライマリに対する異なるデータまたはスキーマのサポート いいえ はい

https://aws.amazon.com/jp/rds/aurora/faqs/より抜粋



料金

MySQLよりも5倍高速と聞くだけでも非常に高価なイメージになりますが、RDSでMySQLを使用した場合と比べてどう違うでしょうか。

Auroraではメモリ最適化インスタンスであるR3系のインスタンスタイプしか存在しておりませんので、ここではオンデマンドタイプの同一インスタンスの料金を比較してみました。

インスタンスタイプ Aurora MySQL
db.r3.large $0.350 $0.285
db.r3.xlarge $0.700 $0.570
db.r3.2xlarge $1.400 $1.135
db.r3.4xlarge $2.800 $2.270
db.r3.8xlarge $5.600 $4.540

料金は1時間あたりの金額です。db.r3.largeで1ヶ月使用するとなると
Aurora:$0.350×24時間x30日=$252≒25,200円(1ドル100円計算)
MySQL:$0.285×24時間x30日=$205.2≒20,520円(1ドル100円計算)
となります。

性能が本当に5倍なら極端に高額ではないですね。

次回は

Auroraの概要が分かったところで、次回「Amazon AuroraをMySQLと比べてみた(後編)」では本当にMySQLと比べて5倍速いのか?についてお届けいたします。



カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

   1234
567891011
12131415161718
19202122232425
26272829

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

1234567
891011121314
15161718192021
22232425262728


    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
     12
3456789
10111213141516
17181920212223
24252627282930
31
1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
     12
3456789
10111213141516
17181920212223
242526272829

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

    123
45678910
11121314151617
18192021222324
25262728

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

   1234
567891011
12131415161718
19202122232425
262728

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

U・Iターン転職しませんか?
ブログ
Nedia What's up!
 HOME  ブログ

ブラウザでのPDFファイルのページタイトル

2016/07/14 サイト制作, 技術系 投稿者:

サイト制作にあたり、Web上でPDFを表示させる機会があると思います。
Web上のPDFをブラウザで表示した場合、ブラウザのタブにページタイトルが表示されますが、ブラウザによってその表示が異なることがあります。
IEではサイトURLが表示されますが、GoogleChromeやFirefoxではページタイトルにPDF化する前のWordやExcelでのファイル名のようなものが表示されてしまうことがあります。
Webの技術者としてはこうした細かい所にも気を使っていきたいところです。

WordやExcelで作ったPDFがどう表示されるか

試しにWordで作ったファイルをWordの機能でPDF化しブラウザで表示してみます。
PDF化前のWordのファイル名は『PDF表示テスト.docx』です。
この状態でWordの『名前を付けて保存』からPDF化を行います。
Web用に『test_pdf.pdf』とリネームを行い、アップロード、ブラウザで表示を行ってみました。

img_pdf00

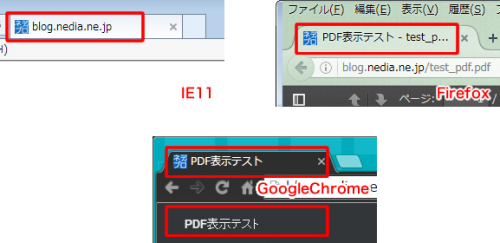

冒頭で説明したとおり、ページタイトルがIEではサイトURL、FirefoxとGoogleChromeでは日本語でファイル名らしきものが表示されています。
この表示がPDFの内容を的確に説明するものになっていれば問題は無いのですが、PDF化を行う過程でこの表示がおかしくなってしまい文字化けして表示されてしまうことがあります。
その場合はこの表示を変更しなくてはいけません。

なぜこのように表示されてしまうのか

WordやExcelのファイルのプロパティの中に『タイトル』『件名』といった情報が含まれています。
FirefoxやGoogleChromeではこの情報が残っている状態のファイルから生成されたPDFをWeb上で表示した場合、『タイトル』の情報をブラウザでのページタイトルとして表示されてしまうようです。

対策あれこれ

原因はわかりましたが、実際にその状態になってしまった場合にどうすれば良いのか対策方法を紹介します。

Word、Excelファイルがある場合

img_pdf04

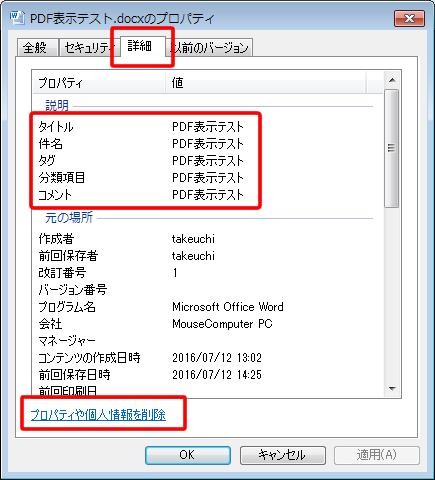

サイト制作時、更新時にお客様からWordやExcelでデータを頂いた場合は、対象ファイルを右クリックして『詳細』タブから『プロパティや個人情報を削除』をクリックします。

img_pdf05

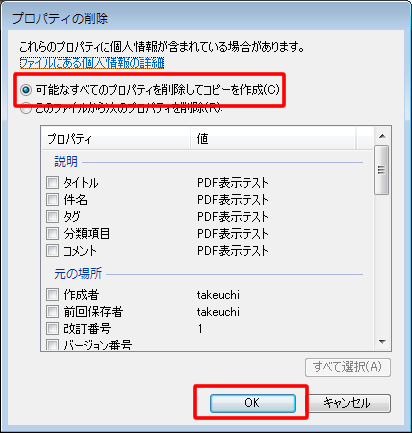

『可能なすべてのプロパティを削除してコピーを作成』から情報の削除を行い、その後PDF化を行います。

PDFデータで受け取った場合

PDFでデータを受け取った場合も同様の方法で情報の削除を行いますが、稀に削除しきれずブラウザのページタイトルが文字化けする等、表示がおかしくなってしまう場合があります。
その際は、仮想プリンタを用いてファイルをPDF化するフリーソフトでPDFを生成し直すとうまくいくことが多いです。

逆に利用する

プロパティの情報を変更してお客様にとってわかりやすい表示へ変更するのも1つの方法です。その場合はIEでは表示されないことを考慮しなくてはいけません。

まとめ

今回はちょっとした小ネタではありますが、意外とこの部分を疎かにして(もしくは気付かずに)Web上にPDFをアップロードしているサイトを見かけます。
サイト制作者、管理者としてはお客様から頂いたWordファイルやPDFのデータをそのままアップロードするのではなく、ひと手間加えてサイト閲覧者が見やすいサイト運用を心がけたいものです。

カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

   1234
567891011
12131415161718
19202122232425
26272829

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

1234567
891011121314
15161718192021
22232425262728


    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
     12
3456789
10111213141516
17181920212223
24252627282930
31
1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
     12
3456789
10111213141516
17181920212223
242526272829

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

    123
45678910
11121314151617
18192021222324
25262728

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

   1234
567891011
12131415161718
19202122232425
262728

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

U・Iターン転職しませんか?
ブログ
Nedia What's up!
 HOME  ブログ

YAMAHAルータの実機・検証 第14回 拠点間で同じIPアドレス帯のネットワーク構築

2016/07/13 YAMAHA, 技術系 投稿者:

今回紹介するのは2つの拠点間で同じIPアドレス帯を使ったネットワーク構築の紹介です。
これは以前紹介した

のネットワーク構成とはまた違ったものになります。
今回は2つの拠点を1つのネットワークで構築します。下記に違いを説明します。

ネットワーク構成の違い

まずは第6回で紹介したネットワーク構成例の図です。

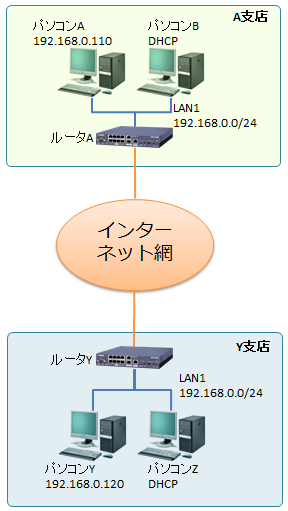

same-ip-32つの拠点は同じIPアドレス帯ですが、それぞれ単独で2つのネットワークで構成されています。

今回設定するネットワーク構成です。

L2TPv3-1拠点は2ヶ所ですがネットワークは1つで構成されています。
1つのネットワークで構成されているので各拠点のルータのIPアドレスは同じIPアドレスを設定することはできません。これはパソコンや複合機などネットワーク接続する機器全てに共通します。

アクセス方法の違い

第6回と今回で大きな違いは拠点にあるパソコンへのアクセス方法です。

第6回ではA支店からY支店にあるパソコンYにアクセスするには「192.168.0.120」でアクセスするこはできません。アクセスするには「172.16.1.120」というIPアドレスでアクセスします。これはルータでパケットの始点アドレスと終点アドレスの両方が変換されるTwice NAT機能を利用しているためで、アクセスするIPアドレスが変わってしまい複雑になってしまいます。

しかし、今回のネットワーク構築は本社から支店にあるパソコンYに「192.168.1.50」でアクセスすることができます。IPアドレスの変換がないためとてもシンプルでわかり易いです。

ルータ設定

本社 ルータA設定内容

login password *
administrator password *
ip route default gateway pp 1
ip filter source-route on
ip filter directed-broadcast on
bridge member bridge1 lan1 tunnel1
ip bridge1 address 192.168.1.1/24
pp select 1
 pp keepalive interval 30 retry-interval=30 count=12
 pp always-on on
 pppoe use lan2
 pppoe auto connect on
 pppoe auto disconnect off
 pp auth accept pap chap
 pp auth myname (ISPの接続アカウント) (ISPのパスワード)
 ppp lcp mru on 1454
 ppp ipcp ipaddress on
 ppp ccp type none
 ip pp mtu 1454
 ip pp secure filter in 1020 1030 1040 1041 2000
 ip pp secure filter out 1010 1011 1012 1013 1014 1015 3000 dynamic 100 101 102 103 104 105 106 107
 ip pp nat descriptor 1
 pp enable 1
tunnel select 1
 tunnel encapsulation l2tpv3
 tunnel endpoint address 192.168.1.1 (支店側固定IPアドレス)
 ipsec tunnel 101
  ipsec sa policy 101 1 esp aes-cbc sha-hmac
  ipsec ike keepalive log 1 on
  ipsec ike keepalive use 1 on
  ipsec ike local address 1 192.168.1.1
  ipsec ike pre-shared-key 1 text (事前共有鍵)
  ipsec ike remote address 1 (支店側固定IPアドレス)
 l2tp always-on on
 l2tp hostname (接続先に通知するホスト名)
 l2tp tunnel auth on (L2TP認証用パスワード)
 l2tp tunnel disconnect time off
 l2tp keepalive use on 60 3
 l2tp keepalive log on
 l2tp syslog on
 l2tp local router-id 192.168.1.1
 l2tp remote router-id 192.168.1.2
 l2tp remote end-id (L2TPv3リモートエンドID)
 ip tunnel tcp mss limit auto
 tunnel enable 1
ip filter 1010 reject * * udp,tcp 135 *
ip filter 1011 reject * * udp,tcp * 135
ip filter 1012 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 1013 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 1014 reject * * udp,tcp 445 *
ip filter 1015 reject * * udp,tcp * 445
ip filter 1020 reject 192.168.1.0/24 *
ip filter 1030 pass * 192.168.1.0/24 icmp
ip filter 1040 pass * 192.168.1.1 udp * 500
ip filter 1041 pass * 192.168.1.1 esp
ip filter 2000 reject * *
ip filter 3000 pass * *
ip filter dynamic 100 * * ftp
ip filter dynamic 101 * * www
ip filter dynamic 102 * * domain
ip filter dynamic 103 * * smtp
ip filter dynamic 104 * * pop3
ip filter dynamic 105 * * netmeeting
ip filter dynamic 106 * * tcp
ip filter dynamic 107 * * udp
nat descriptor type 1 masquerade
nat descriptor address outer 1 ipcp
nat descriptor address inner 1 auto
nat descriptor masquerade static 1 1 192.168.1.1 udp 500
nat descriptor masquerade static 1 2 192.168.1.1 esp
nat descriptor masquerade static 1 3 192.168.1.1 udp 4500
ipsec auto refresh on
ipsec transport 1 101 udp 1701
telnetd host 192.168.1.1-192.168.1.254
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.1.101-192.168.1.200/24
dns server 8.8.8.8
dns server pp 1
dns private address spoof on
l2tp service on l2tpv3
httpd host 192.168.1.1-192.168.1.254

本社のルータAでDHCPの管理を行います。

支店 ルータY設定内容

login password *
administrator password *
ip route default gateway pp 1
ip filter source-route on
ip filter directed-broadcast on
bridge member bridge1 lan1 tunnel1
ip bridge1 address 192.168.1.2/24
pp select 1
 pp keepalive interval 30 retry-interval=30 count=12
 pp always-on on
 pppoe use lan2
 pppoe auto connect on
 pppoe auto disconnect on
 pp auth accept pap chap
 pp auth myname (ISPの接続アカウント) (ISPのパスワード)
 ppp lcp mru on 1454
 ppp ipcp ipaddress on
 ppp ccp type none
 ip pp mtu 1454
 ip pp secure filter in 1020 1030 1040 1041 2000
 ip pp secure filter out 1010 1011 1012 1013 1014 1015 3000 dynamic 100 101 102 103 104 105 106 107
 ip pp nat descriptor 1
 pp enable 1
tunnel select 1
 tunnel encapsulation l2tpv3
 tunnel endpoint address 192.168.1.2 (本社側固定IPアドレス)
 ipsec tunnel 101
  ipsec sa policy 101 1 esp aes-cbc sha-hmac
  ipsec ike keepalive log 1 on
  ipsec ike keepalive use 1 on
  ipsec ike local address 1 192.168.1.2
  ipsec ike pre-shared-key 1 text (事前共有鍵)
  ipsec ike remote address 1 (本社側固定IPアドレス)
 l2tp always-on on
 l2tp hostname (接続先に通知するホスト名)
 l2tp tunnel auth on (L2TP認証用パスワード)
 l2tp tunnel disconnect time off
 l2tp keepalive use on 60 3
 l2tp keepalive log on
 l2tp syslog on
 l2tp local router-id 192.168.1.2
 l2tp remote router-id 192.168.1.1
 l2tp remote end-id (L2TPv3リモートエンドID)
 ip tunnel tcp mss limit auto
 tunnel enable 1
ip filter 1010 reject * * udp,tcp 135 *
ip filter 1011 reject * * udp,tcp * 135
ip filter 1012 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 1013 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 1014 reject * * udp,tcp 445 *
ip filter 1015 reject * * udp,tcp * 445
ip filter 1020 reject 192.168.1.0/24 *
ip filter 1030 pass * 192.168.1.0/24 icmp
ip filter 1040 pass * 192.168.1.2 udp * 500
ip filter 1041 pass * 192.168.1.2 esp
ip filter 2000 reject * *
ip filter 3000 pass * *
ip filter dynamic 100 * * ftp
ip filter dynamic 101 * * www
ip filter dynamic 102 * * domain
ip filter dynamic 103 * * smtp
ip filter dynamic 104 * * pop3
ip filter dynamic 105 * * netmeeting
ip filter dynamic 106 * * tcp
ip filter dynamic 107 * * udp
nat descriptor type 1 masquerade
nat descriptor address outer 1 ipcp
nat descriptor address inner 1 auto
nat descriptor masquerade static 1 1 192.168.1.2 udp 500
nat descriptor masquerade static 1 2 192.168.1.2 esp
nat descriptor masquerade static 1 3 192.168.1.2 udp 4500
ipsec auto refresh on
ipsec transport 1 101 udp 1701
telnetd host 192.168.1.1-192.168.1.254
dns server 8.8.8.8
dns server pp 1
dns private address spoof on
l2tp service on l2tpv3
httpd host 192.168.1.1-192.168.1.254



設定の注意点

今回設定するにあたりいくつか注意点をあげます。

  • WEBからのアクセス
  • DNSの設定
  • IPsecの事前共有鍵、L2TP認証用パスワード、L2TPv3リモートエンドID

WEBからのアクセス

ルータにWEBからアクセスして設定や状態確認などを行う時、今まで設定変更はしないでルータに接続できていました。今回は

httpd host 192.168.1.1-192.168.1.254

の設定が必要でした。
「httpd host」の初期値は「lan」ですが、アクセスを許可する設定値は「any」もしくは「IPアドレスで範囲指定」する必要があります。

これは「telnetd host」でも同様です。「telnetd host」の場合、初期値は「any」になっているので今回の設定でもTELNETでアクセスできましたが、設定値を「lan」にするとアクセスできませんでした。

DNSの設定

DNSの設定は通常下記のようにプロバイダから自動で取得するように設定します。

dns server pp 1

今回はプロバイダのDNSサーバもIpアドレスで指定しないと名前解決ができませんでした。

dns server 8.8.8.8

今回はgoogleの「Google Public DNS」の「8.8.8.8」を使わせて頂きました。

IPsecの事前共有鍵、L2TP認証用パスワード、L2TPv3リモートエンドID

IPsecの事前共有鍵、L2TP認証用パスワード、L2TPv3リモートエンドIDは本社、支店のルータで同じ文字列を使用する必要があります。

■本社ルータ 32行目、36行目、43行目

ipsec ike pre-shared-key 1 text (事前共有鍵)
l2tp tunnel auth on (L2TP認証用パスワード)
l2tp remote end-id (L2TPv3リモートエンドID)

■支店ルータ 32行目、36行目、32行目

ipsec ike pre-shared-key 1 text (事前共有鍵)
l2tp tunnel auth on (L2TP認証用パスワード)
l2tp remote end-id (L2TPv3リモートエンドID)

まとめ

今回の設定をすることで離れた2つの拠点間を1つのネットワークで構築できるのでファイルサーバのアクセスや複合機など拠点間を意識することなく利用することができます。しかしながら本社側でルータの故障や回線障害が発生すると支店側に問題がなくても業務に支障が出る可能性があったり、IPアドレスの管理を本社と支店でしっかり行わないとIPアドレスが被ってしまいネットワーク障害が発生してしまうことがあるので注意が必要です。

次回はルータ設定で使われている「L2TPv3」やクライアント設定について説明致します。

カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

   1234
567891011
12131415161718
19202122232425
26272829

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

1234567
891011121314
15161718192021
22232425262728


    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
     12
3456789
10111213141516
17181920212223
24252627282930
31
1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
     12
3456789
10111213141516
17181920212223
242526272829

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

    123
45678910
11121314151617
18192021222324
25262728

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

   1234
567891011
12131415161718
19202122232425
262728

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

U・Iターン転職しませんか?
ブログ
Nedia What's up!
 HOME  ブログ

【jQuery】今度は成功!jQueryでサムネイル表示

2016/07/07 サイト制作, 技術系 投稿者:

img_jquery

前回、「object-fit: cover;でサムネイル表示」で、見事失敗してしまったサムネイルの表示方法についてですが、困ったときのjQueryと言うわけで、jQueryでサムネイル表示を行う方法に挑戦してみたいと思います。

前回と同様の目的

縦写真や横写真など縦横サイズがばらばらの画像をきっちりサイズを整えて表示させます。
CMSが導入されているサイトに組み込みますので、背景画像での実装ではなく、imgタグをHTMLに記述する方法を前提にします。

MyThumbnail.js が良さそう

いろいろ調べてみましたところ、「MyThumbnail.js」 と言うjQueryプラグインが良さそうでした。早速このプラグインを導入してみたいと思います。

MyThumbnail.jsの導入

ファイルのダウンロードとHTMLとCSSを設定

デモサイトからファイルをダウンロードします。

jquery.MyThumbnail.js

まずは『jquery.MyThumbnail.js』と『 MyThumbnail.css』をダウンロードしてみます。

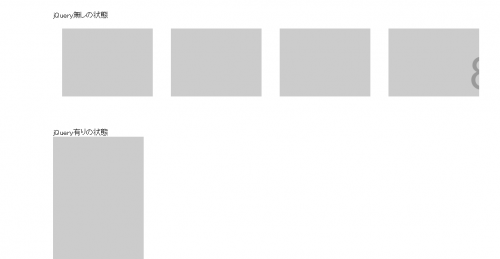

demo22

HTML(※失敗してます)

<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="UTF-8">

<title>jQueryでサムネイルを表示</title>

<!-- Keyword,Description -->
<meta name="keywords" content="" >
<meta name="description" content="" >

<!-- StyleSheet -->
<link rel="stylesheet" href="common/styles/style.css">

<!-- JQuery -->
<script src="common/scripts/jquery.js"></script>
<!-- ↓↓↓↓↓ここに追加↓↓↓↓↓ -->
<script src="common/scripts/jquery.MyThumbnail.js"></script>

<script>
$(".thumbnail img").MyThumbnail(
{
		thumbWidth:200,
		thumbHeight:150,
		backgroundColor:"#ccc",
		imageDivClass:"myPic",
		bShowPointerCursor:false
});
</script>
<!-- ↑↑↑↑↑ここまで↑↑↑↑↑ -->

</head>

<body>

<div class="jquery">
<p style="width: 1000px;">jQuery無しの状態</p>
	<ul>
		<li><a href="common/images/200x800.png"><img src="common/images/200x800.png" alt=""></a></li>
		<li><a href="common/images/400x500.png"><img src="common/images/400x500.png" alt=""></a></li>
		<li><a href="common/images/500x400.png"><img src="common/images/500x400.png" alt=""></a></li>
		<li><a href="common/images/800x200.png"><img src="common/images/800x200.png" alt=""></a></li>
	</ul>
</div>

<div class="jquery">
<p style="width: 1000px;">jQuery有りの状態</p>
	<div class="thumbnail"><a href="common/images/200x800.png"><img src="common/images/200x800.png" alt=""></a></div>
	<div class="thumbnail"><a href="common/images/400x500.png"><img src="common/images/400x500.png" alt=""></a></div>
	<div class="thumbnail"><a href="common/images/500x400.png"><img src="common/images/500x400.png" alt=""></a></div>
	<div class="thumbnail"><a href="common/images/800x200.png"><img src="common/images/800x200.png" alt=""></a></div>
</div>


</body>

</html>

CSS

body {

}

ul {

}

ul li {
	float: left;
	margin: 20px;
	width: 200px;
	height: 150px;
	overflow: hidden;
}

ul li img {

}

.jquery {
	margin: 50px auto;
	width: 1200px;
	display: block;
	overflow: hidden;
}


.myPic
{
	margin: 20px;
}

失敗・・・

jQueryやscriptファイルも読み込んでいるのになぜか動きません。。。

なんとか解決!

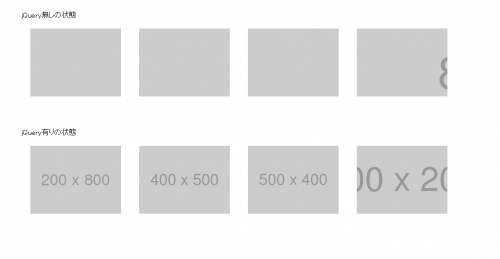

demo23

ファイルの読み込む順番を変更してみる。

jQueryでありがちなのが、headで読むか下の方で読むかというところ。
他のscript系の処理とバッティングしたりして動かないことが稀にありますので、試しに下の方で読み込んだところ、無事動きました!
(jQueryあるあるです。)

HTML

<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="UTF-8">

<title>jQueryでサムネイルを表示</title>

<!-- Keyword,Description -->
<meta name="keywords" content="" >
<meta name="description" content="" >

<!-- StyleSheet -->
<link rel="stylesheet" href="common/styles/style.css">

<!-- JQuery -->
<script src="common/scripts/jquery.js"></script>
<!-- ↓↓↓↓↓ここにあったものを下の方へ移動↓↓↓↓↓ -->


</head>

<body>

<div class="jquery">
<p style="width: 1000px;">jQuery無しの状態</p>
	<ul>
		<li><a href="common/images/200x800.png"><img src="common/images/200x800.png" alt=""></a></li>
		<li><a href="common/images/400x500.png"><img src="common/images/400x500.png" alt=""></a></li>
		<li><a href="common/images/500x400.png"><img src="common/images/500x400.png" alt=""></a></li>
		<li><a href="common/images/800x200.png"><img src="common/images/800x200.png" alt=""></a></li>
	</ul>
</div>

<div class="jquery">
<p style="width: 1000px;">jQuery有りの状態</p>
	<div class="thumbnail"><a href="common/images/200x800.png"><img src="common/images/200x800.png" alt=""></a></div>
	<div class="thumbnail"><a href="common/images/400x500.png"><img src="common/images/400x500.png" alt=""></a></div>
	<div class="thumbnail"><a href="common/images/500x400.png"><img src="common/images/500x400.png" alt=""></a></div>
	<div class="thumbnail"><a href="common/images/800x200.png"><img src="common/images/800x200.png" alt=""></a></div>
</div>

<!-- ↓↓↓↓↓ここに移動↓↓↓↓↓ -->
<script src="common/scripts/jquery.MyThumbnail.js"></script>

<script>
$(".thumbnail img").MyThumbnail(
{
		thumbWidth:200,
		thumbHeight:150,
		backgroundColor:"#ccc",
		imageDivClass:"myPic",
		bShowPointerCursor:false
});
</script>
<!-- ↑↑↑↑↑ここまで↑↑↑↑↑ -->

</body>

</html>

CSS

body {

}

ul {

}

ul li {
	float: left;
	margin: 20px;
	width: 200px;
	height: 150px;
	overflow: hidden;
}

ul li img {

}

.jquery {
	margin: 50px auto;
	width: 1200px;
	display: block;
	overflow: hidden;
}


.myPic
{
	margin: 20px;
}

成功!

4つとも縦横比率を維持した状態で中央揃えし、はみ出た部分がトリミングされています。
前回はIE11とEdgeで動作しませんでしたが、今回はきっちり想定通りの表示になっています。

まとめ

前回CSSでうまくいかなかったサムネイル表示を見事成功させました。
HTMLやCSSでうまくいかないことをjQueryで出来ないかと探すと大抵何かしら解決策が見つかったりします。
こういった困ったことを解決できるscriptを作ってくださる方々に日々感謝です。

カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

   1234
567891011
12131415161718
19202122232425
26272829

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

1234567
891011121314
15161718192021
22232425262728


    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
     12
3456789
10111213141516
17181920212223
24252627282930
31
1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
     12
3456789
10111213141516
17181920212223
242526272829

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

    123
45678910
11121314151617
18192021222324
25262728

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

   1234
567891011
12131415161718
19202122232425
262728

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

U・Iターン転職しませんか?
ブログ
Nedia What's up!
 HOME  ブログ

YAMAHAルータの実機・検証 第13回 ルータへのアクセス制限

2016/07/05 YAMAHA, 技術系 投稿者:

今までルータへのアクセス制限については特に話をしていませんでした。設定例の中では最低限の設定としてログインパスワードと管理パスワードの設定は記載していました。今回はルータへのアクセス制限などのセキュリティ設定を紹介します。

ログインパスワードと管理パスワード

■ログインパスワード
ログインパスワードはルータに一般ユーザとしてログインするためのパスワードになります。

# login password
Old_Password:(今まで利用していたパスワード)
New_Password:(新しいパスワード)
New_Password:(新しいパスワード)
# save

上記は平文でパスワードを保存していますが、暗号化して保存する場合は下記になります。

# login password encrypted
Old_Password:(今まで利用していたパスワード)
New_Password:(新しいパスワード)
New_Password:(新しいパスワード)
# save

■管理パスワード
管理パスワードはルータの設定変更を行うための管理ユーザのパスワードです。ログインパスワードと同じでパスワードの保存は平文と暗号化の2つあります。
平文での設定は

# administrator password
Old_Password:(今まで利用していたパスワード)
New_Password:(新しいパスワード)
New_Password:(新しいパスワード)
# save

になります。
暗号化での設定は

# administrator password encrypted
Old_Password:(今まで利用していたパスワード)
New_Password:(新しいパスワード)
New_Password:(新しいパスワード)
# save

になります。
ログインパスワードと管理パスワードを変更した時の「show config」の結果です。
security-1ログインパスワードは暗号化、管理パスワードは平文でパスワードを設定しています。管理ユーザで「show config」で確認してもセキュリティの観点からパスワードを画面上で確認することはできません。

セキュリティクラス

セキュリティクラスはルータへのアクセスとパスワードに対する制限を設定します。
設定方法は

# telnetd host (設定値)

となります。設定値について一覧にまとめてみます。

設定値 設定内容 設定例
IPアドレス 指定された1個のIPアドレスまたは
範囲指定したIPアドレスからのアクセスを
許可します。
192.168.1.10
192.168.1.10-192.168.1.20
any 全てのホストからのアクセスを
許可します。

any

none 全てのホストからのアクセスを
禁止します。
none
LAN
インタフェース名
指定したLANのインタフェースの接続のみ
許可します。
lan1

いくつか設定例を記載致します。

■複数のIPアドレスを登録

# telnetd host 192.168.1.10 192.168.1.15

登録するIPアドレスとIPアドレスの間はスペースで区切ります。

■範囲指定で登録

# telnetd host 192.168.1.1-192.168.1.254

範囲指定するIPアドレスの始まりと終わりの間は「-(ハイフン)」で区切ります。

■LAN1のみアクセス許可

# telnetd host lan1

LAN1ポートに接続されているIPアドレスからのみ接続を許可します。

HTTPのアクセス制限

最新の機種ではWEBからルータの設定ができます。設定値についてはTELNETのアクセス制限と同じになります。設定方法と設定例を記載します。
■設定方法

# httpd host (設定値)

になります。

■複数のIPアドレスを登録

# httpd host 192.168.1.10 192.168.1.15

■範囲指定で登録

# httpd host 192.168.1.1-192.168.1.254

まとめ

ルータ設定をする時にログインパスワードや管理パスワードの設定は皆さん必ず行うと思います。しかしルータにアクセスするIPアドレス制限や特にセキュリティクラスについては初期値のまま利用する人が多いのではないでしょうか。初期値では外部からルータに対してアクセスできないようになっていますが、TELNETやHTTPのアクセス制限を確認・設定することはとても重要です。今からでも遅くはありません。今、設定されている内容を見直してみてはいかがでしょうか。

カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

   1234
567891011
12131415161718
19202122232425
26272829

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

1234567
891011121314
15161718192021
22232425262728


    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
     12
3456789
10111213141516
17181920212223
24252627282930
31
1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
     12
3456789
10111213141516
17181920212223
242526272829

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

    123
45678910
11121314151617
18192021222324
25262728

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

   1234
567891011
12131415161718
19202122232425
262728

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

U・Iターン転職しませんか?
群馬データセンター
群馬の法人ITサポートサービス Wide Net[ワイドネット]
Wide Netのクラウドバックアップ
クラウド型ファイル共有サービスRushDrive
ワイドオフィス
ネディアのSDGsへの取り組み
健康経営優良法人
IT-commons(ITコモンズ)
