検証:Chromebookは企業利用に耐えられるか

2015/02/19 技術系 投稿者:千本木

最近巷で話題のChromebookをご存知でしょうか。

3万円台で購入できる手軽さ、数秒で起動するというOS。Googleが提供しているアプリケーションとの親和性も高い。

こう聞くととても素晴らしいように感じますし、実際に購買意欲を掻き立てられます。

ただ、個人的に購入することはあっても、企業で利用できるものなのかというところに疑問を感じました。

というわけで、今回のブログは『果たしてChromebookは企業の実務に耐え得るのか』というテーマで、Chromebookを検証していきたいと思います。

スペック

今回は以下のスペックのパソコンにChromium OSをUSBブートして使用しました。

形状:ノートパソコン CPU:Core i5 460M メモリ:4GB

一般的に販売されているChromebookはCeleron-DualCoreだったりするので、スペックは高めになってしまいました。

この状態のものを、本ブログでは便宜上Chromebookとして話を進めたいと思います。

検証開始

では、普段の私の業務になぞらえて検証していきましょう。

普段は客先に行くことも多々ありますが、社内では各種資料づくりやレポート作成、サポート業務、サーバメンテナンス業務が主な仕事になります。

一般的な業務

メールチェック

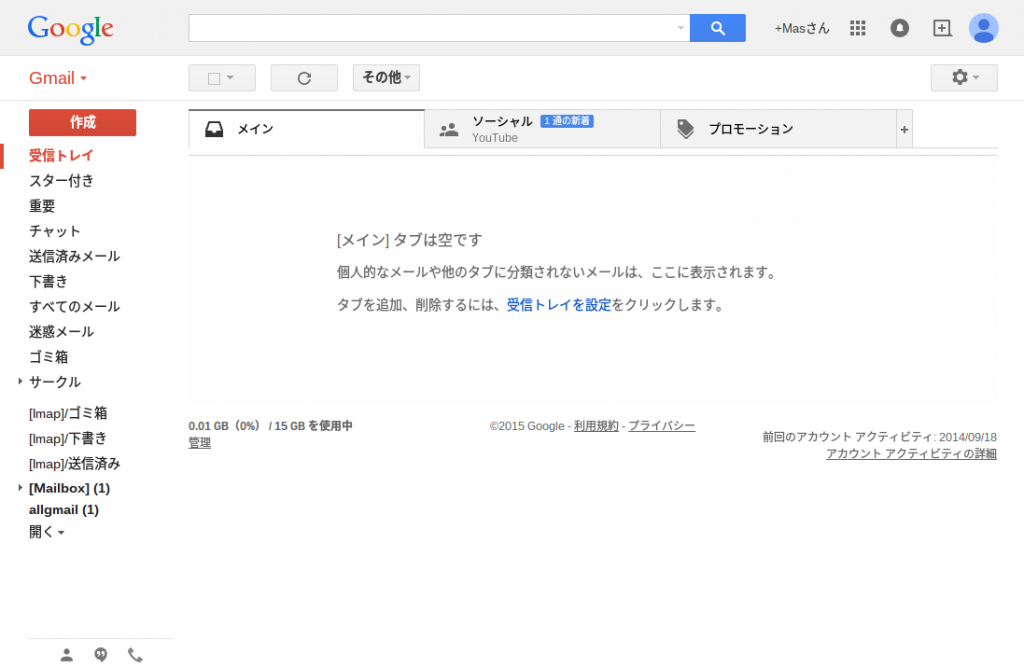

まずは出社後メールチェック。これは通常GMailを使用すれば問題ありません。 最近はGoogleApps等でGMailを使用している企業も多くなりました。

Screenshot 2015-02-19 at 13.20.15

業務開始後早速出てきた問題点

メールチェック後、本日はChromebookを使って客先に提案する提案資料を作成することになりました。

ところが早速致命的な問題に気づきます。

ファイルサーバに直接アクセスできない。

非常に困りました。ChromebookはSambaに対応していないため、ファイルサーバやWindows共有フォルダを参照することができないのです。

Chromebookは全てのファイルを一旦Googleドライブに置くというのが前提で作業をすることになります。

そもそも企業内で使うというよりは、ノマド的な使い方を想定していると思いますので割り切っている部分かもしれませんが、検証しようとした矢先、企業向けの利用は非常に敷居が高くなってしまいました。

ファイルサーバ接続問題の解決方法

流石に業務にならないので、この問題を解決するためにはどうすれば良いかを考えてみます。

Googleドライブにデータをアップロードして使用する

WindowsパソコンからGoogleドライブに必要なデータをアップロード。その後Chromebookで開いて使うというやり方。

しかし当社のファイルサーバ内の重要なファイルをクラウドストレージに上げるのは、現段階では躊躇してしまいます。

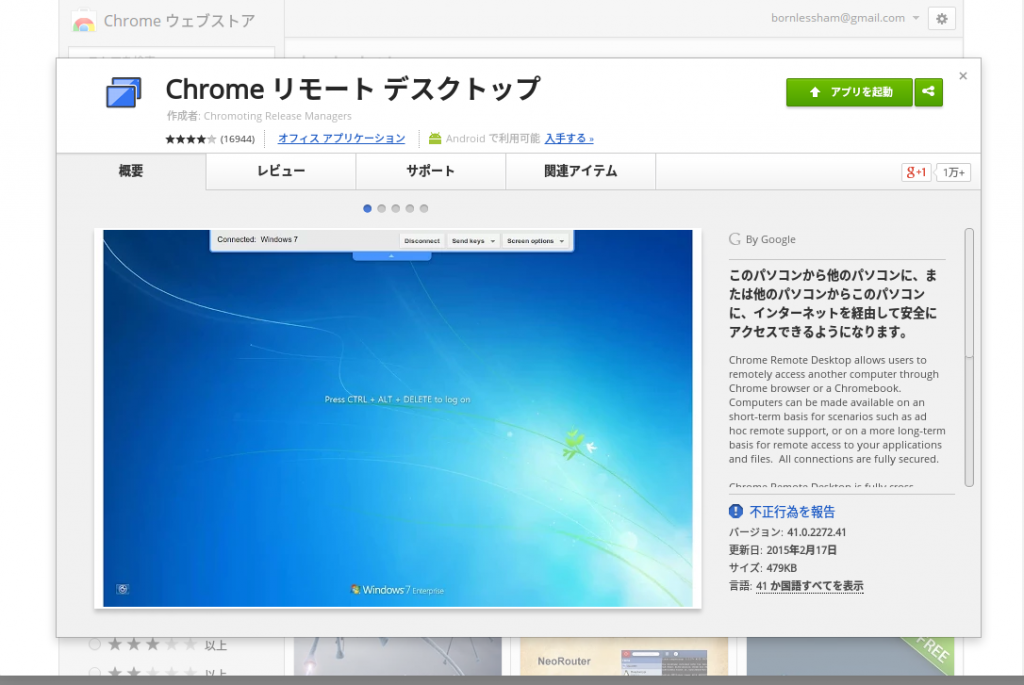

Chromeリモートデスクトップアプリを使用してWindowsパソコンを参照する

ChromeアプリでWindowsパソコンにリモートデスクトップ接続できるアプリがありますのでこれを使います。

Screenshot 2015-02-19 at 13.40.29

結局業務を開始した直後の段階で、Windowsパソコンを使用することになってしまいました。

セキュリティ的な観点で議論の余地がありますが、例えばファイルサーバをなくして全てGoogleドライブに集約するなどの、会社全体の根本的な運用を変更するのであれば実用可能であるといえます。

文書作成・表計算・プレゼンテーション(Office関連)

新規作成して使う分には、多少の慣れは必要ですが問題なく使用することが出来ました。

ちなみに既存のMicrosoft Office系のファイルを使いたい場合には、Googleドライブにアップロードする際にGoogleの形式に変換されます。
この変換後、いくつかの図形は、ずれてしまったり、消えてしまうものがありました。

また、Excelのマクロは全く使用できません。幸い、私はあまりマクロを使わないので問題がないのですが、マクロを使いたい場合には困りますね。

Webサイト閲覧

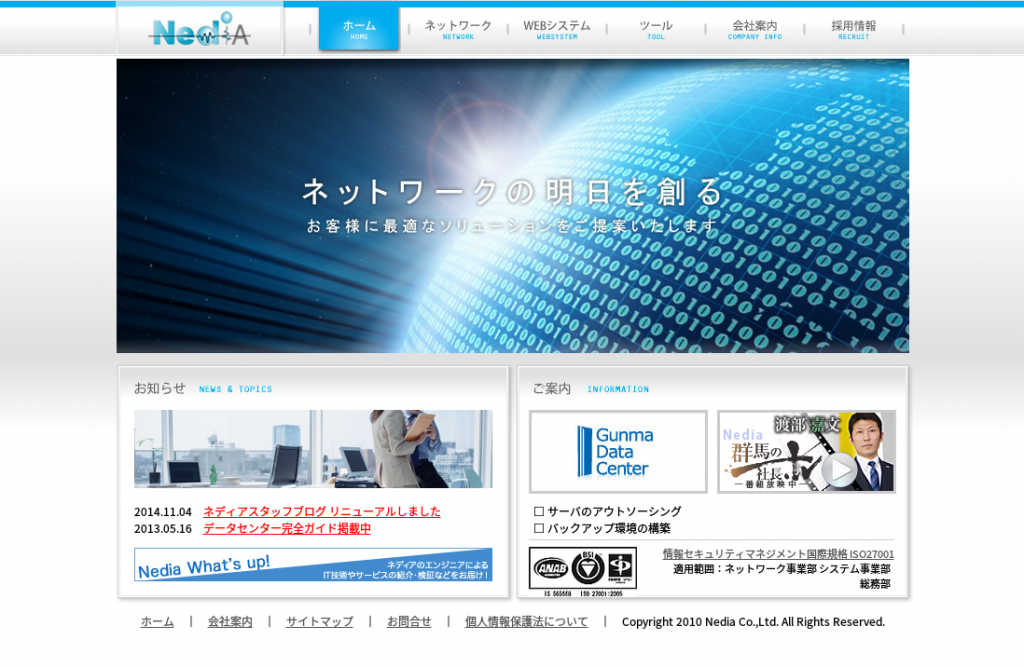

提案資料作成中に情報収集をするために、Webサイトを閲覧します。

Chromebookでは当然のことながらGoogleChromeを使用します。

個人的に普段からGoogle Chromeを使っているので違和感ありませんし、Windowsよりもキビキビと軽快に動きちょっと感動。

Webサイト閲覧に関してはWindowsよりもChromebookに軍配が上がりそうです。

.
Screenshot 2015-02-19 at 14.08.58

プリントアウト

なんとか提案資料を作成することが出来ましたので、資料をプリントアウトします。

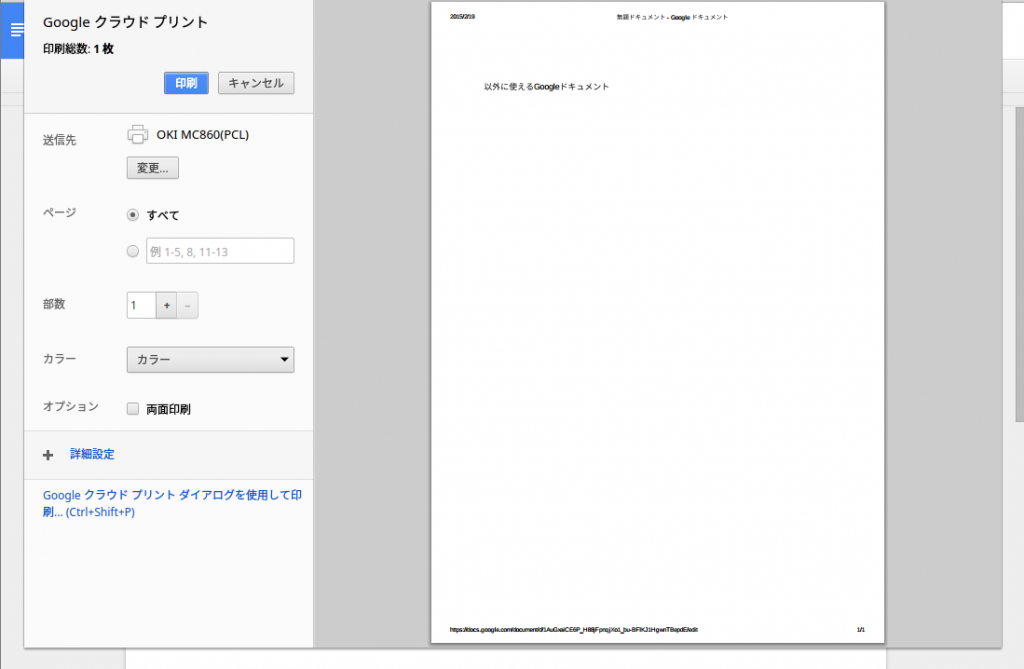

ChromebookではGoogleクラウドプリントを使用して、Windowsパソコン経由でのプリントアウトを行うことができます。

Screenshot 2015-02-19 at 15.15.34

正直、これも結局はWindowsが起動していないとプリントアウトできないということに不満を感じました。プリンタ側のドライバ自体がWindowsやMacintoshにしか対応していないので致し方ないかもしれません。

エンジニア的な業務

ここからは業種特有というか、エンジニア的な業務に対してChromebookを使用してみます。

サーバメンテナンス業務

テストサーバの構築をすることになりました。

私はサーバ管理者なのでSSHターミナルを使用します。 サーバ構築や障害対応、メンテナンス業務で使用するため、利用頻度が高いソフトウェアです。

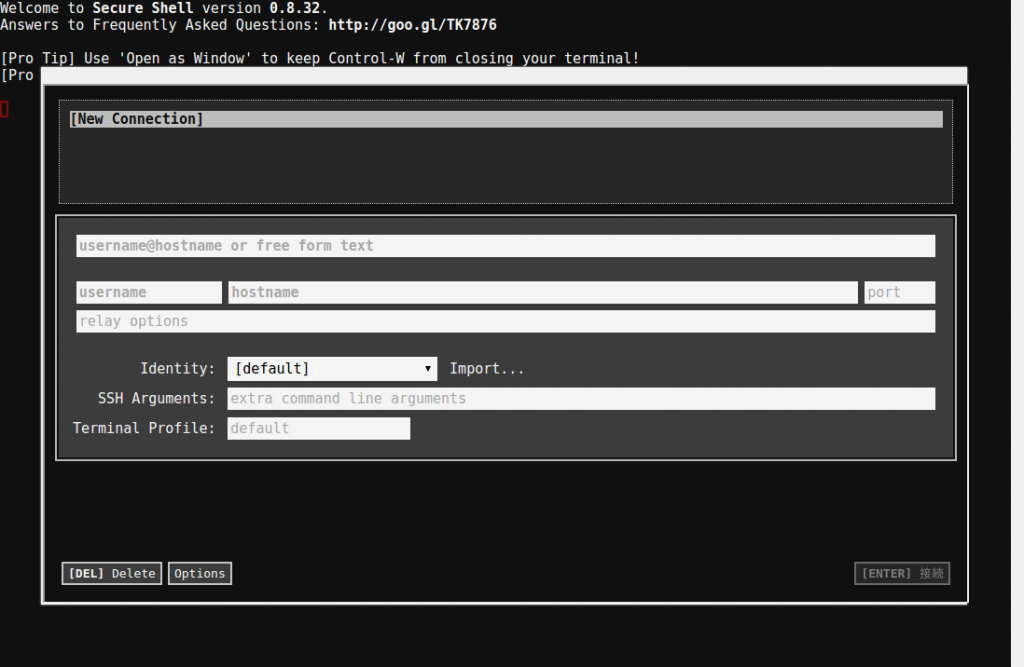

Chromebookでこの業務を実現するためにはSecure ShellというアプリをChromeウェブストアから入手します。

立ち上げたらユーザー名とホスト名を入力してEnter。

無事アクセスできました。アクセスできてしまえば特に不満はありませんが、古いサーバだとEUC-JPで文字コードが設定しているため、日本語が文字化けすることがありました。

.
Screenshot 2015-02-19 at 15.12.29

電話サポート

お客様からExcelの使い方がわからないという問い合わせをいただきました。

根本的な話ですが電話サポートの依頼はほぼWindowsの問い合わせですので、Chromebookでは間に合いません。今回はWindows PCへリモート接続して対応を行いました。

リモートサポート

当社ではリモートサポートツールを使用して、お客様の画面を共有しながらサポートをすることがあります。

残念ながらいつも使用しているリモートサポートツールはChromebookに非対応で、ここでもWindowsの出番がやって来ました。

VPN接続

お客様の拠点にPPTP接続をして社内サーバの動作確認やメンテナンスを行います。

が、ChromebookではPPTP接続ができないことが判明。またまたWindowsを使うことに。

1日Chromebookを使ってみての感想

というわけで、Chromebookを使ってどうにかこうにか1日の業務をこなしました。

軽快な動作で好感触

非常に動作が軽快でWebサイト閲覧などでストレスはあまり感じませんでしたし、一般的なMicrosoft Officeを使う業務をこなすことも可能です。

確かに起動は速く、USBメモリブートの私のChromebookでも20秒かからず起動しますが、始業から帰宅までパソコンをシャットダウンしないという使い方を考えると、起動の速さはあまりメリットにならないと感じました。

どうしてもWindowsから離れられない

何かとWindowsパソコンが必要になるため、日常使用するメインパソコンとして使うのは無理があると感じました。
特にお客様のITサポートをしなければならない私達にはどうしてもWindowsが必要になるのは当然ですね。

またWindows用のソフトウェアが使えませんので、社内システムをWindowsインストール型のソフトウェアで開発していたり、会計ソフトなどを市販のWindowsソフトウェアに頼っている場合にはそのままでは使えません。移行するにもコストがかかりますし、結果的にリモートデスクトップでWindowsパソコンを使うことになります。

ですがWindowsから離れられないのは、それだけWindowsが一般的に広く使われているためでもあり、Windowsありきで業務を行っている私達の問題でもあるように感じました。

結論:現時点ではChromebookはメインマシンには成り得ないけれど企業の工夫次第でどうにかなる

企業や法人ユーザを対象に展開する意欲がGoogleにはあるそうですが、既存の環境に対しChromebookをメインマシンとして投入するのは難しいと感じました。

また正直『どうしてもChromebookでないとダメ!』という場面もありませんでした。

ただ、今まで社内にあった業務システムをWebシステム化する企業も多くなっているので、Webシステムで全ての業務を完結させるという使用方法であれば有効に利用できると思います。

まだ取り巻く環境が整っていないChromebook、今後に期待したいと思います。

カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031


カテゴリー

ブログ
Nedia What's up!
 HOME  ブログ
第2回 MidoNetでネットワークの仮想化 ~Midonetのインストール~

2015/02/10 技術系 投稿者:細谷

MidoNetのインストール

2回目の今回はMidoNetのインストールについてご説明致します。

用意した環境は下記の通りです。

MidoNetをインストールしたサーバ
 CPU:Intel(R) Core(TM)2 Duo CPU     E8400  @ 3.00GHz
 OS:Ubuntu 14.04.1
 Memory:4GB
 HDD:500GB

*CPUは仮想化技術に対応しているものを選択してください。
公式で推奨されているハードウェア構成ではありませんが動作には問題ありません。

インストールにはMidoStackを使用します。

MidoStackとは?
MidoStackはDevStackとよばれるOpenStackをインストールしてくれるツールにMidoNet用のパッチを適応し、一つのスクリプトを実行するだけでOpenStack+MidoNet環境を構築できるようにするプロジェクトです。基本的なOpenStack・MidoNetの設定が終わった状態の環境を作ることができます。テスト環境を構築する際に使用されることもあります。

Ubuntuにインストールする理由は?
Red Hat Enterprise LinuxやCentOSではMidoStackを使用してMidoNetをインストールすることができません。MidoStackはUbuntuに対応するよう作成されているので、スクリプトを起動させてインストールさせても整合がとれずスクリプトが止まってしまいます。Red Hat Enterprise LinuxやCentOSにインストールする場合はMidoNetとOpenStackを別々にインストールする必要があります。なので、今回は検証用として使用する為UbuntuにMidoStackを使用してインストールを行います。

では実際にコマンドを打ち込んでいきます。まずはUbuntuのリポジトリのデータベースを最新にします。

今回は、Gitを使ってGithubと呼ばれる共有ウェブサービス上に公開されているMidoStackのプログラムを、サーバへクローン(複製)しインストールをしていきます。Gitとは、分散型バージョン管理システムの一つで、もともとLinuxのソースコードを効果的に管理するために開発されました。

下記のコマンドを実行するだけでOpenStackとMidoNetのインストールが完了します。サーバのスペックにもよりますが、スクリプトの処理が終わるまで約30分ほどかかりました。

スクリプト一つで全部インストールできてしまうすごく便利なものです。下記の記述が表示されたらインストール完了です。

続いてコマンドライン上でMidoNetの動作を確認してみます。MidoNetのCLIを利用します。

ルータを表示させます。MidoStackでインストールをするとProviderRouterが作成された状態になります。ProviderRouterとは外部のネットワークとMidoNetで構成したネットワークをつなぐルータになります。router1が仮想ルータになります。

表示される項目は左から下記のような構成になります。

OpenStackの管理画面上からだとルーターが視覚的に確認できます。
mido021

続いてブリッジを表示させます。

表示される項目は左から下記のような構成になります。



管理画面からの操作

続いてOpenStackの管理画面からネットワークの設定ができるか確認してみます。your-ipaddressの部分は適宜環境に合わせて変更して下しさい。
usernameとpasswordはデフォルトでadminとgogomid0になっています。

http://<your-ipaddress>/admin/
username: admin
password: gogomid0

OpenStackを利用されている方は気づくかと思いますが、左側のプロジェクトの項目の中にネットワーク関係の項目が表示されています。管理画面から設定ができますので、コマンドラインからの操作に抵抗がある方でも設定しやすいです。
mido021

先ほどmidonet-cliで確認したルータも表示されています。この画面からルータの設定も可能です。

mido022

 次回は仮想ルータを使って小規模なネットワークを構築します。



カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031


カテゴリー

ブログ
Nedia What's up!
 HOME  ブログ
第1回 MidoNetでネットワークの仮想化 ~MidoNet・ネットワークの仮想化とは~

2015/02/05 技術系 投稿者:細谷

今回からMidoNetを使用したネットワークの仮想化についてご説明致します。

~ネットワークの仮想化とは?~
「ネットワークの回線やネットワークの機器を仮想化すること。または物理的にではなくソフトウェアの制御により、ネットワークを構築すること。
例えば、1台のサーバ上に構成された複数の仮想マシンを接続するためのネットワークを論理的に構築するために必要な機器、アダプタ、MACアドレス、IPアドレスなどを自由に構成することが可能になる。サーバなどの仮想マシンの個性変更に合わせて、物理ネットワークを変更することなく柔軟にネットワーク構成を再構築することができる。」

~ITトレンドより抜粋~

これから紹介するMidoNetはネットワークの仮想化を実現するための一つの技術です。

MidoNetの特徴

  • 以前は商用だったが、2014年にオープンソース化
  • オーバーレイ型のネットワーク仮想化を実現できる。
  • 分散型の設計方針
  • MidoNetの機能をOpenstack上で利用できる
  • 完全に仮想化されたL2、L3そしてL4のネットワーキング(機能については今後紹介していきます。)

MidoNetが動作する階層を図で表しています。MidoNetの場合ハイパーバイザーKVM。クラウド管理システムにOpenstackが当てはまります。

mido3

MidoNetを構成している主なアプリケーションは下記になります。(Openstackに含まれるアプリケーションは一部を除いて省略しています)

Neutron Plugin
シンプルなネットワーク構成だけでなく、SDN(Software-Defined Network) のような複雑な構成、ネットワーク機器のベンダーなどが提供する様々なネットワーキングソリューションを利用できるプラグインです。

NSDB(Network State Database)
仮想ネットワークのトポロジ(構成)を保存しておくための場所です。ZooKeeperがこれに当たります。

Datapath
名前の通り、datapathは各ホストに存在しVM間やホスト外部のネットワークと接続されているパケットの通り道になります。

ZooKeeper
仮想ネットワークのトポロジ(構成)を保存しておくための場所です。MidoNetの特徴である分散型のアプリケーションを構築する上で必要となる同期、設定管理、グルーピング、名前管理、などの機能を提供します。ZooKeeperはOpenStackにアプリケーションとして含まれています。

Cassandra
NoSQLの1つです。NoSQLとは、幅広い種類の膨大な量のデータを高速かつ動的に整理し分析することを可能にする、非リレーショナルな広域分散データベースシステムです。

Midolman
Midolmanは各ホスト上に存在するagentで、NSDBの情報をキャッシュしており、ホスト上のVMからのトラフィックが通過するdatapathを制御します。

その他に、MidoNetを使用するためのAPI、CLIなどが用意されています。

Midonetのアーキテクチャ(構造)

実際にMidoNetを導入して仮想化した場合のイメージとして下記の図を参照ください。緑の枠で覆った部分が仮想化される範囲、VMが仮想マシンを表しています。それぞれの物理サーバの中にMidoNetがインストールされ仮想ネットワークを構成しています。VMからVMへの通信、VMから物理サーバへの通信する際に仮想ネットワークの設定を受けることができます。図の物理ネットワークの部分は仮想ネットワークの設定を受けることはできません。物理サーバの中にMidoNetとVMは共存できるようになっています。

mido04

続いて下記の図をご覧ください。MidoNetを使用して仮想化した際のネットワーク構成図を仮想構成図と物理構成図に分けて考えた場合の図です。緑枠で囲った部分に注目してください。下記の図の左側、仮想構成図を見てみると緑枠で囲った中にルータやブリッジが設置され仮想ネットワークが構築されている状態です。実際にVM同士やインターネットに通信をする場合、ルータAやルータBの設定の影響を受けることになります。ですが右側の物理構成図を見た場合、実際にはルータやブリッジは設置されておらず、MidoNetがインストールされているハードウェアで構成することができます。MidoNetで仮想化することによってルータやブリッジなどのネットワーク機器を物理的に用意せずに、仮想ネットワークで構成された機器の設定を受けることができます。

mido01

設計思想、通信の流れとしては・・

  1. ネットワーク設定(静的情報)とサービスのステート(動的情報)をMidoNetがインストールされている全マシンで共有する。
  2. 各サーバが入力パケットについて出力先(最終処理対象)ホストを確定する。
  3. そこに対してダイレクトな経路をトンネルとして作成し通信しする。
  4.  それによって土台は単なる L2 ネットワークだが、トンネル(オーバレイ)網として仮想ネットワークが構築される。

MidoNetがインストールされているサーバは、個々でネットワーク情報を持つことにより、負荷分散型のネットワークを実現しています。メリットとしては下記の通りです。

  • ネットワークのリソースを増やす場合、MidoNetをインストールしたサーバを追加すればよいため、拡張が容易。
  • 障害が発生した場合、問題となっているサーバを切り離すことができる。個々にネットワーク設定情報を持っているため影響を受けない。
  • 仮想ネットワークの全体ではなく、局所的に設定をすることが可能になる。

まとめ

MidoNet以外にもネットワークの仮想化をする技術としてOpenFlowがあります。OpenFlowにもメリット、デメリットがありますがどちらがより適しているかを考える必要があります。今回紹介したネットワークの仮想化は比較的新しい技術です。特にMidoNetに関しては情報が少ないため、これから少しでも参考になるように伝えていきたいと思います。

カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031


カテゴリー

ブログ
Nedia What's up!
 HOME  ブログ
YAMAHAルータの実機・検証 第8回 フレッツVPNワイドを利用した運用例の紹介

2015/02/03 YAMAHA, 技術系 投稿者:長澤

第8回は実際にフレッツVPNワイドを利用したVPN構築の例を紹介します。

今まではRTX1200を使って便利な機能の設定方法や検証を紹介しましたが、
今回は実際にお客様に導入した例を紹介します。

課題

N社は関東に支店が複数ありインターネットはWEBの閲覧とメールの利用だけでしたが、事業規模が拡大し支店が増えてくるといくつかの課題がでてきました。

・社内システムの利用は各支店から本社に移動してデータの入力を行っていたため、時間と移動するためのコスト負担が支店が増えるごとに大きくなっている

・本社でファイル共有をしていたが各支店からもファイル共有ができるようにしたい

導入のポイント

そこでお客様の要望を確認し新しいネットワーク構築にあたり重視したのが次でした。

・本社と各支店をVPNで結び各支店からファイルサーバ・社内システムへのアクセスを可能にする

・情報流出などのリスクを避けるため閉域なNTTサービスのフレッツVPNワイドを利用

・ISPコストの削減、コンテンツフィルタやUTMを導入する際のコスト・管理面からインターネット接続は本社経由の1回線にする

次に使用する機器やネットワークの条件です。
・本社はRTX1200を利用、各支店はRTX810を利用
・本社および各支店のIPアドレス帯は重複しないIPアドレス帯を設定

ネットワーク構成

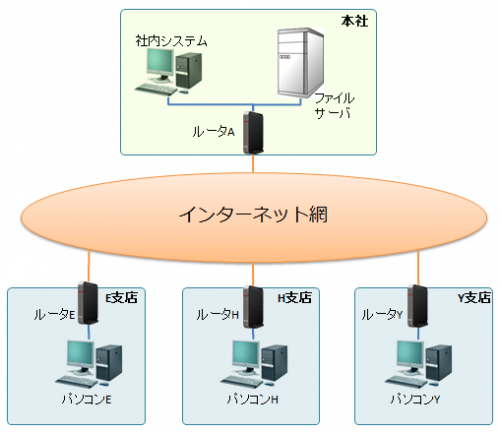

■導入前
case-1-before-2
主な利用方法はWEB閲覧とメールでした。

■導入後
case-1-after-4
各支店はフレッツVPNワイドを使って社内システム、ファイル共有、WEB閲覧やメールを利用します。

ルータ設定内容

■本社 ルータA(192.168.1.1)の設定内容

■本社 ルータB(192.168.1.2)の設定内容

 ■E支店 ルータE(192.168.11.1)の設定内容

 ※H支店のルータHやY支店のルータYの設定内容はE支店のルータEの設定と同じになります。
ただし、IPアドレス、フレッツVPNワイドの接続アカウント・パスワードは各支店ごとに異なります。

新しいネットワークの運用

新しいネットワークの運用が始まり、VPNを構築したことで本社と支店間の通信が可能になり、支店から社内システムへのアクセス、ファイル共有ができるようになりました。社内システムの利用は本社へ移動することがなくなり予想以上の効果がでています。

その後、N社ではクライアント運用管理ソフトの導入も決まり、既に本社と支店間がVPNで接続されているので導入決定から稼働・運用までの時間が通常より短縮されました。

そして今ではUTMも導入しインターネット接続を本社経由にした効果がでています。

まとめ

今回フレッツVPNワイドを選択したのは、前述した閉域なネットワークの構築ともう一つ理由があります。それは事業が全国展開した時に、低コストかつ高セキュリティを維持しつつ東西の支店をVPNで結ぶことができるためです。

それを実現するには企業用ルータであるRTX1200やRTX810の選定は最適でした。家庭用ルータと比べると価格は高くなりますが性能や機能、安定性においては弊社の利用実績から信頼できるものだったからです。
実際、N社へ納品後にルータの故障はなく安定した通信での運用ができています。

そして今回のようにフレッツVPNワイドを組み合わせたVPN構築、インターネット接続を1回線にまとめたネットワーク構成など企業が要望するネットワークをRTX1200を使って構築することができます。便利な機能は数多くありますがその企業が要望する設定を行い、より良いネットワークを構築していきましょう。

カレンダー

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

     12
3456789
10111213141516
17181920212223
24252627282930
31
   1234
567891011
12131415161718
19202122232425
2627282930

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728

      1
2345678
9101112131415
16171819202122
23242526272829
3031
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

1234567
891011121314
15161718192021
22232425262728
293031

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

1234567
891011121314
15161718192021
22232425262728
29

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

    123
45678910
11121314151617
18192021222324
25262728293031

  12345
6789101112
13141516171819
20212223242526
27282930

      1
2345678
9101112131415
16171819202122
23242526272829
3031
      1
2345678
9101112131415
16171819202122
232425262728

   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031

     12
3456789
10111213141516
17181920212223
24252627282930

  12345
6789101112
13141516171819
20212223242526
2728293031

1234567
891011121314
15161718192021
22232425262728
2930

    123
45678910
11121314151617
18192021222324
25262728293031

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

 123456
78910111213
14151617181920
21222324252627
282930

     12
3456789
10111213141516
17181920212223
2425262728

  12345
6789101112
13141516171819
20212223242526
2728293031

      1
2345678
9101112131415
16171819202122
23242526272829
3031
    123
45678910
11121314151617
18192021222324
252627282930

 123456
78910111213
14151617181920
21222324252627
28293031

      1
2345678
9101112131415
16171819202122
23242526272829
30
   1234
567891011
12131415161718
19202122232425
262728293031

1234567
891011121314
15161718192021
22232425262728
293031


カテゴリー

PRODUCE ネディアプロデュース
群馬データセンター
群馬の法人ITサポートサービス Wide Net[ワイドネット]
ワイドオフィス
イヤホンのブランドでハイクラスを誇る | n+um(エニューム)
