YAMAHAルータの実機・検証　第22回　PPTP接続からL2TP接続へ変更

ヤマハルータで外出先から社内のファイルサーバなどに接続できるようにするためPPTP接続の設定をしている方は多いと思います。
しかしPPTP接続はL2TP/IPsec接続に比べセキュリティが低いといわれています。
WindowsやMacのほかスマートフォンなどのモバイル端末もL2TP/IPsecに対応しているので、セキュリティ面を考慮するとL2TP/IPsecを使った接続方法を推奨します。
今回はルータ設定をPPTPからL2TP/IPsecへ変更する設定を紹介します。

PPTPとL2TP/IPsecの違い

PPTPとL2TP/IPsecの違いは認証にあります。
PPTPは暗号化されていない状態で認証を行います。
L2TP/IPsecはIPsecで暗号化された通信の中で認証を行うのでPPTPより安全性が高いといわれています。

ファームウェアの確認

2019年5月現在販売されている機種（RTX1210やRTX830）であれば、出荷時のファームウェアでもL2TP/IPsecに対応しています。しかし生産終了している機種はファームウェアのリビジョンアップが必要です。
RTX1200　Rev.10.01.59以降
RTX810　Rev.11.01.06以降
今回使用するRTX1200もリビジョンアップが必要でした。

ネットワーク構成

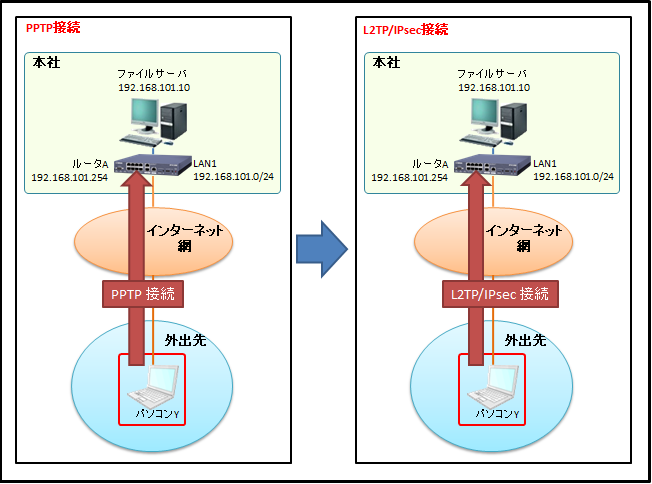

左が運用中のネットワーク構成になります。
パソコンYは外出先からPPTPで接続できるようになっています。
右がセキュリティを高くするためPPTP接続を廃止してL2TP/IPsecで接続するようにします。

ルータ設定内容

PPTP接続の設定内容

下記は一般的なPPTP接続の設定になります。

login password *
administrator password *
ip route default gateway pp 1
ip filter source-route on
ip filter directed-broadcast on
ip lan1 address 192.168.101.254/24
ip lan1 proxyarp on
pp select 1
 pp always-on on
 pppoe use lan2
 pp auth accept pap chap
 pp auth myname (ISPの接続アカウント) (ISPのパスワード)
 ppp lcp mru on 1454
 ppp ipcp ipaddress on
 ppp ipcp msext on
 ppp ccp type none
 ip pp mtu 1454
 ip pp secure filter in 1020 1030 1042 1043 2000
 ip pp secure filter out 1010 1011 1012 1013 1014 1015 3000 dynamic 100 101 102 103 104 105 106 107
 ip pp nat descriptor 1
 pp enable 1
pp select anonymous
 pp bind tunnel10-tunnel12
 pp auth request mschap-v2
 pp auth username (PPTPユーザ名) (PPTPパスワード)
 pp auth username (PPTPユーザ名) (PPTPパスワード)
 ppp ipcp ipaddress on
 ppp ipcp msext on
 ppp ccp type mppe-any
 ip pp remote address pool 192.168.101.201-192.168.101.209
 ip pp mtu 1280
 pptp service type server
 pp enable anonymous
tunnel select 10
 tunnel encapsulation pptp
 tunnel enable 10
tunnel select 11
 tunnel encapsulation pptp
 tunnel enable 11
tunnel select 12
 tunnel encapsulation pptp
 tunnel enable 12
ip filter 1010 reject * * udp,tcp 135 *
ip filter 1011 reject * * udp,tcp * 135
ip filter 1012 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 1013 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 1014 reject * * udp,tcp 445 *
ip filter 1015 reject * * udp,tcp * 445
ip filter 1020 reject 192.168.101.0/24 *
ip filter 1030 pass * 192.168.101.0/24 icmp
ip filter 1042 pass * 192.168.101.254 tcp * 1723
ip filter 1043 pass * 192.168.101.254 gre
ip filter 2000 reject * *
ip filter 3000 pass * *
ip filter dynamic 100 * * ftp
ip filter dynamic 101 * * www
ip filter dynamic 102 * * domain
ip filter dynamic 103 * * smtp
ip filter dynamic 104 * * pop3
ip filter dynamic 105 * * netmeeting
ip filter dynamic 106 * * tcp
ip filter dynamic 107 * * udp
nat descriptor type 1 masquerade
nat descriptor masquerade static 1 11 192.168.101.254 tcp 1723
nat descriptor masquerade static 1 12 192.168.101.254 gre
telnetd session 4
telnetd host 192.168.101.1-192.168.101.254
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.101.130-192.168.101.230/24 expire 24:00
dns server pp 1
dns private address spoof on
pptp service on

L2TP/IPsec 接続の設定

下記がL2TP/IPsec接続の設定になります。

login password *
administrator password *
ip route default gateway pp 1
ip filter source-route on
ip filter directed-broadcast on
ip lan1 address 192.168.101.254/24
ip lan1 proxyarp on
pp select 1
 pp always-on on
 pppoe use lan2
 pp auth accept pap chap
 pp auth myname (ISPの接続アカウント) (ISPのパスワード)
 ppp lcp mru on 1454
 ppp ipcp ipaddress on
 ppp ipcp msext on
 ppp ccp type none
 ip pp mtu 1454
 ip pp secure filter in 1020 1030 1040 1041 1050 1051 2000
 ip pp secure filter out 1010 1011 1012 1013 1014 1015 3000 dynamic 100 101 102 103 104 105 106 107
 ip pp nat descriptor 1
 pp enable 1
pp select anonymous
 pp bind tunnel1 tunnel10-tunnel12
 pp auth request mschap-v2
 pp auth username (PPTPユーザ名) (PPTPパスワード)
 pp auth username (PPTPユーザ名) (PPTPパスワード)
 ppp ipcp ipaddress on
 ppp ipcp msext on
 ppp ccp type mppe-any
 ip pp remote address pool 192.168.101.201-192.168.101.209
 ip pp mtu 1280
 pp enable anonymous
tunnel select 1
 tunnel encapsulation l2tp
 ipsec tunnel 1
  ipsec sa policy 1 1 esp aes-cbc sha-hmac
  ipsec ike keepalive log 1 off
  ipsec ike keepalive use 1 off
  ipsec ike nat-traversal 1 on
  ipsec ike pre-shared-key 1 text (事前共有キー)
  ipsec ike remote address 1 any
 l2tp tunnel auth off
 l2tp keepalive use on
 ip tunnel tcp mss limit auto
 tunnel enable 1
tunnel select 10
 tunnel encapsulation pptp
 tunnel enable 10
tunnel select 11
 tunnel encapsulation pptp
 tunnel enable 11
tunnel select 12
 tunnel encapsulation pptp
 tunnel enable 12
ip filter 1010 reject * * udp,tcp 135 *
ip filter 1011 reject * * udp,tcp * 135
ip filter 1012 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 1013 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 1014 reject * * udp,tcp 445 *
ip filter 1015 reject * * udp,tcp * 445
ip filter 1020 reject 192.168.101.0/24 *
ip filter 1030 pass * 192.168.101.0/24 icmp
ip filter 1040 pass * 192.168.101.254 udp * 500
ip filter 1041 pass * 192.168.101.254 esp
ip filter 1050 pass * 192.168.101.254 udp * 4500
ip filter 1051 pass * 192.168.101.254 udp * 1701
ip filter 2000 reject * *
ip filter 3000 pass * *
ip filter dynamic 100 * * ftp
ip filter dynamic 101 * * www
ip filter dynamic 102 * * domain
ip filter dynamic 103 * * smtp
ip filter dynamic 104 * * pop3
ip filter dynamic 105 * * netmeeting
ip filter dynamic 106 * * tcp
ip filter dynamic 107 * * udp
nat descriptor type 1 masquerade
nat descriptor masquerade static 1 1 192.168.101.254 udp 500
nat descriptor masquerade static 1 2 192.168.101.254 esp
nat descriptor masquerade static 1 15 192.168.101.254 udp 4500
ipsec auto refresh on
ipsec transport 1 1 udp 1701
telnetd session 4
telnetd host 192.168.101.1-192.168.101.254
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.101.130-192.168.101.230/24 expire 24:00
dns server pp 1
dns private address spoof on
pptp service off
l2tp service on

設定の変更箇所

最初にも説明しましたがRTX1200の場合、L2TP/IPsecはRev.10.01.59以降の対応となるのでファームウェアの確認が必要です。
下記にPPTP接続からL2TP/IPsec接続へ変更する設定箇所を記載していきます。

PPTP接続設定を削除

まず「PPTP接続の設定内容」からPPTP接続に関する設定を削除します。
■18行目　PPTPに関するフィルタ設定の適用を削除

 ip pp secure filter in 1020 1030 1042 1043 2000

↓　修正

 ip pp secure filter in 1020 1030 2000

■32行目　PPTPの動作タイプ設定を削除

pptp service type server

■51・52行目　PPTPに関係するパケットを通過させるフィルタ設定を削除

ip filter 1042 pass * 192.168.101.254 tcp * 1723
ip filter 1043 pass * 192.168.101.254 gre

■64・65行目　PPTPに関係するパケットを通過させる設定を削除

nat descriptor masquerade static 1 11 192.168.101.254 tcp 1723
nat descriptor masquerade static 1 12 192.168.101.254 gre

■96行目　PPTPサーバの動作停止

pptp service off

L2TP/IPsec接続の設定追加

「L2TP/IPsec接続の設定」からL2TP/IPsec接続に関する設定を下記に記載します。
■18行目　63～66行目に設定したフィルタ設定の適用

ip pp secure filter in 1020 1030 2000

↓　修正

 ip pp secure filter in 1020 1030 1040 1041 1050 1051 2000

■23行目　L2TP/IPsecの設定追加

 pp bind tunnel10-tunnel12

↓　修正

  pp bind tunnel1 tunnel10-tunnel12

■33行目～45行目　L2TP/IPsecの設定追加

tunnel select 1
 tunnel encapsulation l2tp
 ipsec tunnel 1
  ipsec sa policy 1 1 esp aes-cbc sha-hmac
  ipsec ike keepalive log 1 off
  ipsec ike keepalive use 1 off
  ipsec ike nat-traversal 1 on
  ipsec ike pre-shared-key 1 text (事前共有キー)
  ipsec ike remote address 1 any
 l2tp tunnel auth off
 l2tp keepalive use on
 ip tunnel tcp mss limit auto
 tunnel enable 1

■63～66行目　IPsecに関係するパケットを通過させるフィルタ設定追加

ip filter 1040 pass * 192.168.101.254 udp * 500
ip filter 1041 pass * 192.168.101.254 esp
ip filter 1050 pass * 192.168.101.254 udp * 4500
ip filter 1051 pass * 192.168.101.254 udp * 1701

■78～80行目　IPsecに関係するパケットを通過させる設定

nat descriptor masquerade static 1 1 192.168.101.254 udp 500
nat descriptor masquerade static 1 2 192.168.101.254 esp
nat descriptor masquerade static 1 15 192.168.101.254 udp 4500

■81・82行目　IPsecのトランスポートモード設定

ipsec auto refresh on
ipsec transport 1 1 udp 1701

■91行目　L2TP/IPsec の動作を有効にする

l2tp service on

ルータの設定変更はこれで完了です。

パソコンの設定変更

今回はWindows10を利用します。

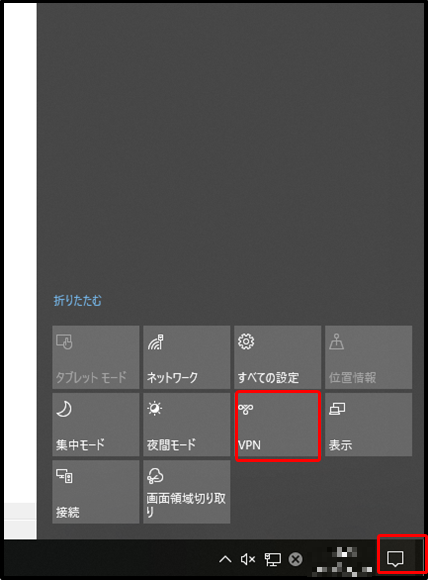

右下の「アクションセンター」から「VPN」を開きます。

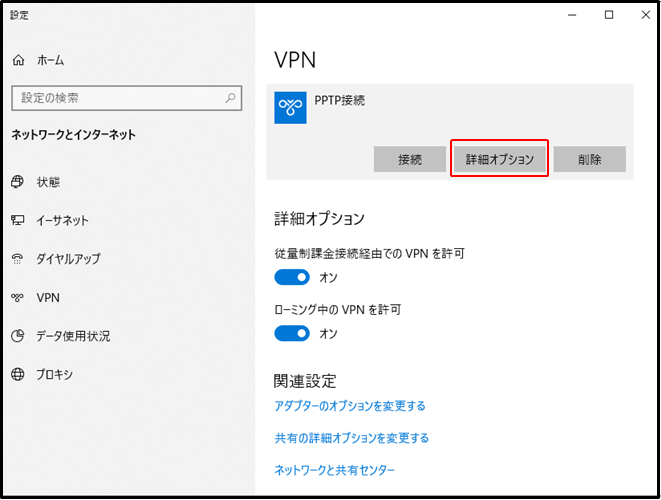

設定済みのPPTP設定の「詳細オプション」をクリックします。

「編集」をクリックしVPN接続の設定を変更します。

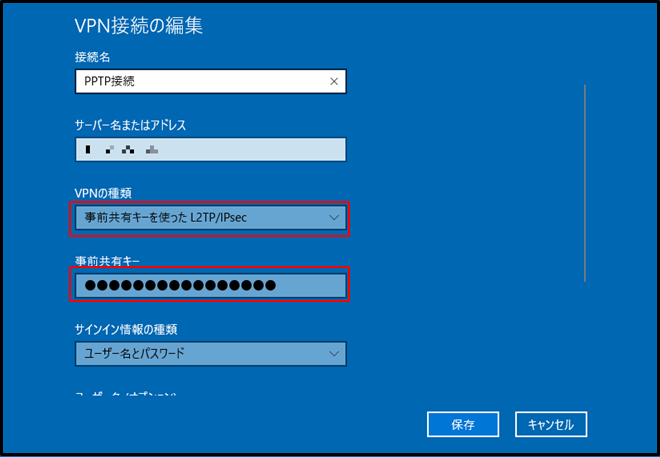

「VPNの種類」が「Point to Point トンネリング プロトコル（PPTP）」が選択されていますが、「事前共有キーを使った L2TP/IPsec」に変更します。
「事前共有キー」の欄に設定した事前共有キーを入力します。
「保存」をクリックして、設定完了となります。

これで全ての設定変更は完了です。

まとめ

今回の設定はRTX1200のみでなく後継機種のRTX1210やRTX810など複数の機種でも同じ設定でPPTP接続からL2TP/IPsec接続へ変更ができます。
注意点は機種によりファームウェアのリビジョンアップが必要になる場合があるのでヤマハのサイトで確認が必要になります。
また、PPTPサーバの動作を停止する「pptp service off」の設定をしないとPPTP接続ができる状態のままなので、忘れずに設定が必要です。
セキュリティを高く保つためにもL2TP/IPsec接続へ変更を行いましょう。
